PCB电路板测试方法有哪些不同类型?

发布日期:2021-10-12

测试印刷电路板是印刷电路板制造过程中必不可少的步骤,特别是在PCB打样以及PCB批量生产前。


如果不测试PCB,则存在巨大风险,而且您的产品很可能在投放市场后会遇到很多问题。发生故障的电子产品甚至会对消费者造成伤害。


线路板厂在PCB生产完成会经过一系列的检查与测试,SMT贴片厂在PCB组装完成后也会用各种方法对PCBA进行测试。

PCB测试

ICT在线测试


在线测试 (ICT) 是一种全自动测试方法。它也被称为钉床测试,因为该方法类似于钉床。


在ICT中,PCB被压在一块探针板上,针头会在预先设计的接入点上测试电路。施加一定量的压力以查看连接是否正常工作。


在线测试是最彻底的测试,需要的时间也最多。正因为如此,此测试的价格很高。


在线测试还可以测试电路板的抗拉强度,以确保焊接牢固且完整。


如果您的电路板在设计时没有考虑到制造,您将无法执行此测试。


AOI自动光学检测


自动光学检测 (AOI) 旨在查看PCB设计与原始原理图的匹配程度。


使用相机(单个 2D 相机或两个 3D 相机)拍摄印刷电路板的照片,然后将电路板与原理图进行比较。


如果电路板或部件与原始计划不匹配,电路板会被标记并发送给技术人员进行审查。


自动光学检测有助于在批量生产之前发现错误,但不应用作主要测试方法。


最好将AOI与飞针、在线或功能测试结合起来。


FCT功能测试


功能测试通常是印刷电路板发货前最后进行的测试之一。这是为了确保产品通电没有任何错误。


组件被整体审查,而不仅仅是电路本身。


如果您希望尽快推出产品,功能测试既乏味又不理想。但这是一项长期投资,可以在未来节省时间和金钱。


功能测试包括X射线检查、显微切片检查、污染测试、可焊性测试、剥离测试和时域反射器测试。

电路板测试

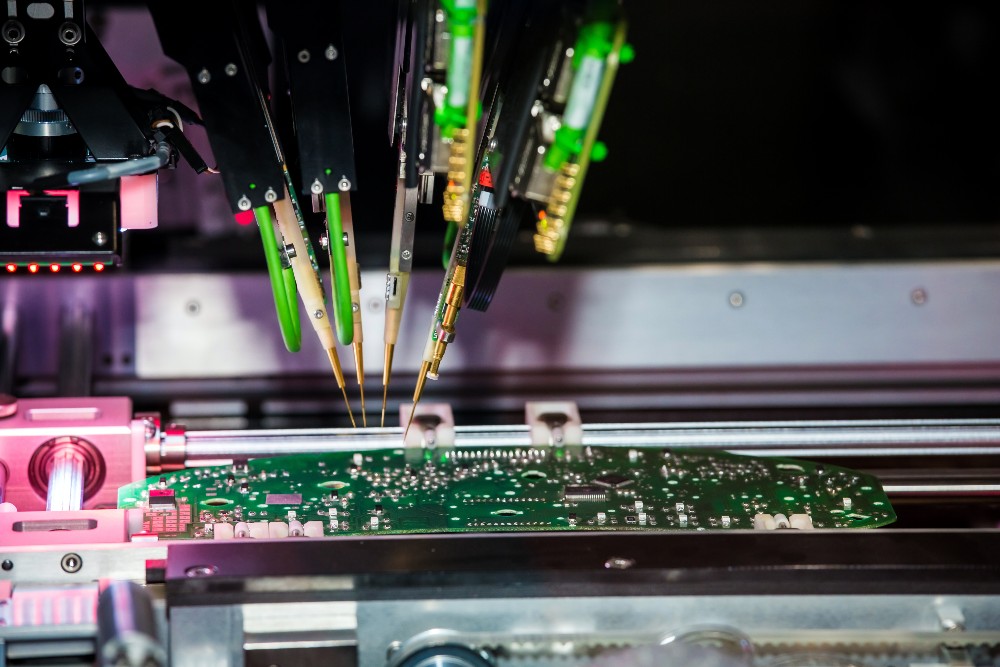

飞针测试


飞针测试是目前比较流行的一种PCB测试方法,而且成本较低。


飞针测试会检查开路、二极管问题、短路、电感、电阻和电容。


飞针测试使用机器控制的探针读取电路板上的元件。该过程是自动化的,探针会穿过PCB的xy网格。


该测试有助于确定需要进行哪些设计更改才能最大限度地提高PCB的尺寸效率。


老化测试


老化测试是在制造的早期发现故障并确定负载能力。


这个过程很紧张,在老化测试期间测试的部件可能会损坏。


该测试以尽可能高的功率水平通过您的电子设备发射电流。整个过程从48小时到168小时不等。


尽管并非每个产品都需要进行老化测试,但它可以帮助防止客户在使用它们时遇到危险的故障。


请务必注意,此类测试会缩短产品的使用寿命。为避免影响使用寿命,请缩短电子产品的测试时间。


确保您的PCB厂家提供测试


无论您选择哪种测试方法,请确保与您合作的PCB制造商提供各种测试选项,以帮助防止您的产品在未来发生灾难。


在您的印刷电路板设计中实施测试不仅可以保护您的客户,还可以节省时间和金钱。
