什么是印刷电路板 （PCB）？
发布日期：2024-02-20
韦德亚洲通常使用称为原理图的图表来学习、分析和设计电气或电子电路，该图表由通过线连接的元件符号组成。这些符号代表从基本的无源元件（如电阻器或电容器）到复杂的集成电路（如微控制器）的所有内容，线代表允许电流从电路的一部分自由流向另一部分的导电路径。
所有原理图都有一个共同点，那就是完全无法驱动电机，无法闪烁LED，无法过滤噪声，也无法执行韦德亚洲期望电气系统执行的任何其他有用且有趣的事情。毕竟，原理图只是一张图纸。为了真正用电路完成一些事情，韦德亚洲需要将其原理图转换为物理组件和物理互连。简单的原理图通常可以在试验板上实现，但绝大多数电路设计都是以印刷电路板（简称PCB）的形式进入物理领域的。
PCB的结构
非非常基本的印刷电路板是一种扁平、刚性、绝缘材料，其一侧粘附着薄的导电结构。这些导电结构可创建由矩形、圆形和正方形等组成的几何图案。长而细的矩形用作互连（即相当于电线），各种形状用作组件的连接点。

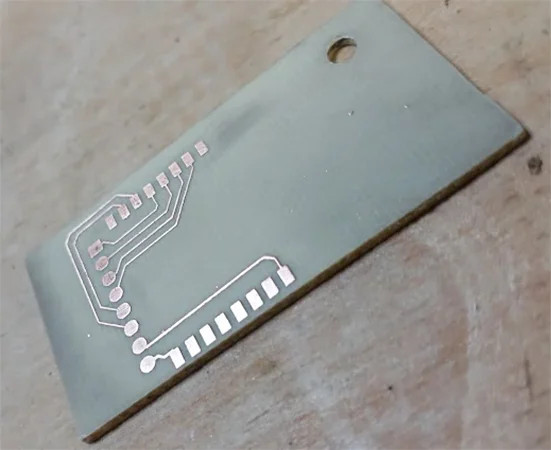

如图中所示的印刷电路板只有一个导电层。单层PCB的限制性很强;电路实现不会有效利用可用面积，设计人员可能难以创建必要的互连。
加入额外的导电层使 PCB 更紧凑、更易于设计。两层板是对单层板的重大改进，大多数应用都受益于至少四层。四层板由顶层、底层和两层内层组成。（“顶部”和“底部”可能看起来不像典型的科学术语，但它们仍然是 PCB 设计和制造领域的官方名称。
PCB叠层

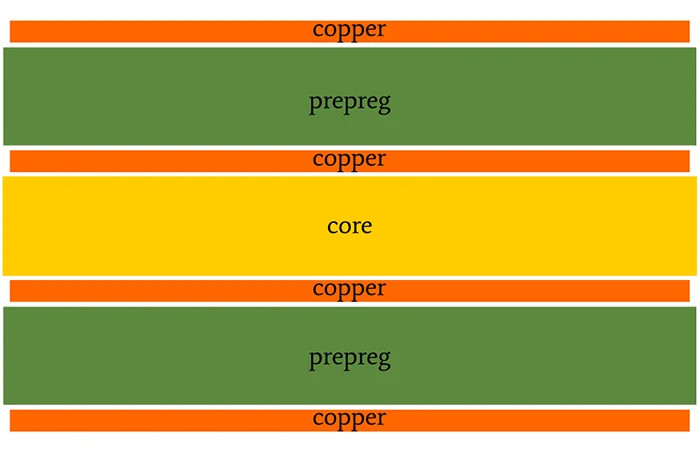

叠层是导电层和绝缘层在多层 PCB 中的排列.下面的侧视图图显示了四层板的堆叠。
选择的导电材料是铜。预浸料是一种用树脂
选择的导电材料是铜。预浸料是一种用树脂预浸渍（因此得名）的绝缘材料，芯材（也是绝缘的）在成分上与预浸料相似。
我建议您尽可能使用四层结构。四层板允许您将一个内部层用于参考电位（即接地），另一个内部层用于电源电压。顶部（如有必要）底部将是一个组件层。这种布置有助于 PCB 设计，还可以帮助您实现更高的电路性能。
了解 PCB 特性和术语
在关于印刷电路板的讨论中出现了相当多的专业词汇。本节介绍在 PCB 上发现的物理结构，并为您提供韦德亚洲用来识别它们的词语。
导电互连称为走线，元件的连接点称为焊盘（用于位于电路板表面的引脚）和通孔（用于插入电路板上钻孔的引脚）。基本的 PCB 设计包括布置焊盘和通孔，以便可以正确安装组件，然后使用走线连接这些焊盘和通孔。
并非所有钻孔都用于通孔组件。韦德亚洲经常需要将信号或电源电压从一个PCB层传输到另一个PCB层，这是使用称为过孔的小导电孔来实现的。
许多 PCB 还包括安装孔， 这些安装孔具有机械功能而不是电气功能， 因此不需要电镀.在这种情况下，术语“镀层”是指沉积在钻孔内部的导电材料。
铜浇注是 PCB 层中填充有导电材料的相对较大的部分.铜浇注可用于在组件之间提供非常低的电阻或低电感连接，并提高热性能。
完全由一个大铜浇注组成的 PCB 层称为平面层。韦德亚洲经常使用内层作为接地层，并通过在元件引脚旁边放置过孔来创建接地连接。
通孔或通孔开始时是一个铜圆，然后在钻头穿过圆圈（理想情况下穿过圆心）时变成一个孔。术语环形环是指钻孔后剩余的铜的宽度。
印刷电路板包括各种“补充”信息，这些信息对设备的电气功能没有作用。例如，参考指示符唯一标识组件，点表示正确的组件方向，项目标题或序列号帮助韦德亚洲跟踪实验室中积累的许多电路板。韦德亚洲将此信息称为丝网印刷。
结论
我我希望本文对印刷电路板的结构和功能（顺便说一句，有时称为印刷线路板）的结构和功能进行了有趣的介绍。
