在本文中，韦德亚洲将介绍为 PCB 设计和制造生成制造文件的基础知识。

当您处理 PCB 布局时，您正在编辑特定于 CAD 软件的文件。它不是通用的文件格式，它使用 PCB 制造商不需要的信息。这就是为什么当你准备好将虚拟布局转换为物理电路板时，你必须生成不同类型的文件（韦德亚洲将在本文末尾讨论一个例外）。

什么是 Gerber 文件？

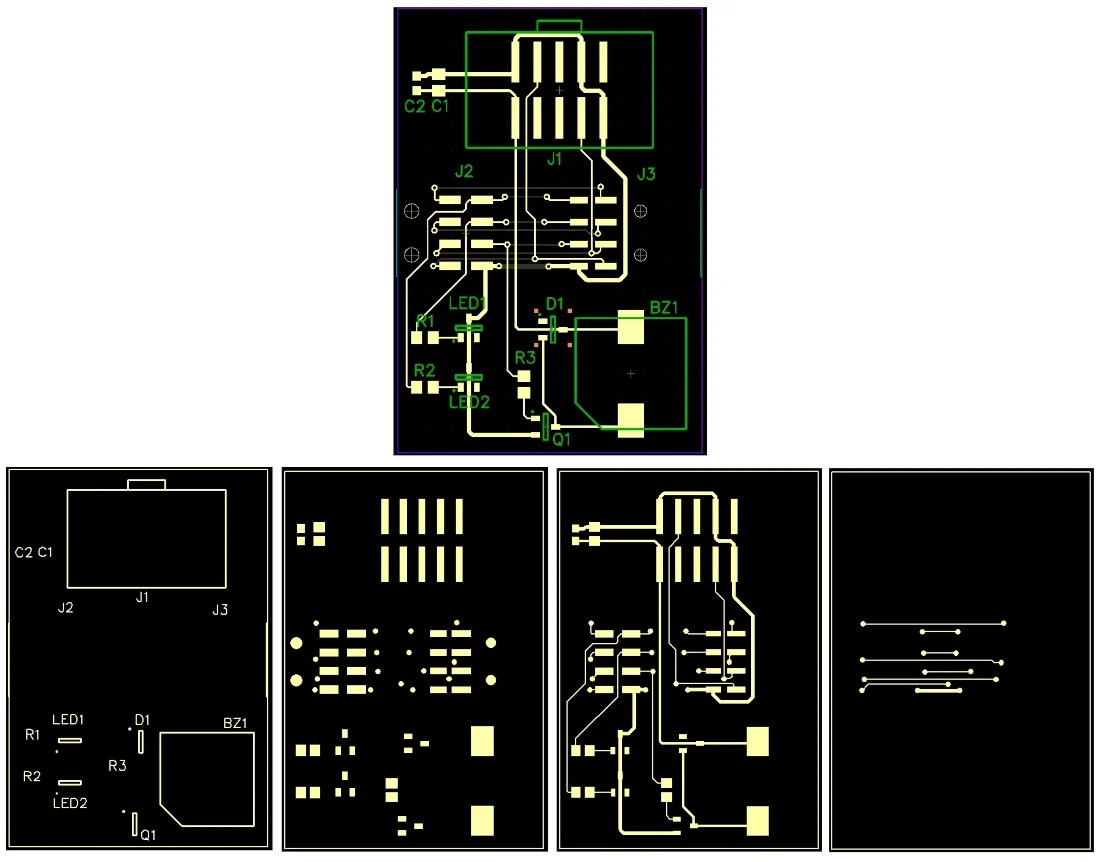

PCB 制造中使用最广泛的文件格式称为 Gerber。当制造商请求“Gerbers”或“Gerber 文件”时，他们指的是包含 Gerber 格式数据的 ASCII 文件。Gerber 文件对设计规则、网络连接或组件库一无所知;它只是二维艺术品，指示制造设备将放置铜、阻焊层或丝网印刷的位置。一个 Gerber 文件提供一层上一个 PCB 特征的信息。因此，如果您有一个两层板，并且每面都有铜、阻焊层和丝网印刷，您将需要六个 Gerber 文件。您可能还需要一个单独的 Gerber 文件来标识电路板轮廓。下图显示了我的 CAD 工具和相应的 Gerber 文件的屏幕截图。

布局在顶部，下半部分的图像代表（从左到右）顶部丝网印刷、顶部阻焊层、顶部铜和底部铜的 Gerber 数据。我在每个文件中都包含了电路板大纲（仅用于视觉目的）。该板是我设计的 C2 适配器，用于对 Silicon Labs 微控制器进行编程和调试。

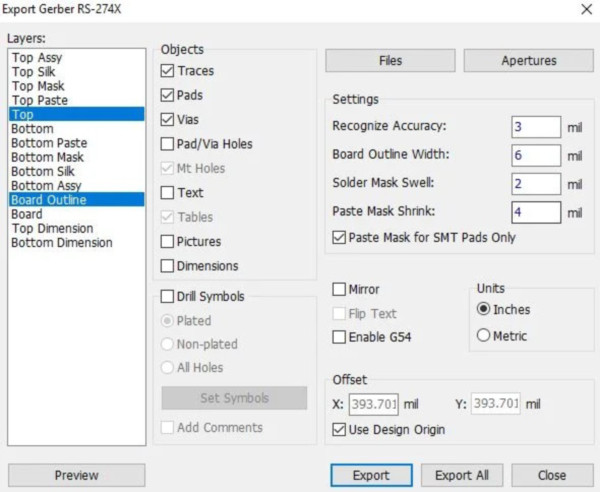

生成 Gerber 文件可能有些复杂。该过程涉及各种配置细节，不同的制造商有不同的要求。以下屏幕截图显示了使用 DipTrace 生成 Gerber 文件时必须考虑的选项。

Gerber文件

如果您对 Gerber 生成没有太多经验，我建议采用以下方法：首先，选择提供有关如何使用特定 CAD 工具生成 Gerber 文件的具体说明的制造商。其次，使用这些 CAD 工具之一来设计您的电路板。如果您仔细按照说明进行操作，您几乎可以肯定地避免不正确的 Gerber 文件的两个潜在后果：制造过程延迟（更有可能）或 PCB 无法正常工作（现在可能非常罕见）。

Drill 文件

您还需要生成一个文件，指示将要钻穿电路板的每个孔的位置和大小，即通孔（用于安装组件）和通孔。这称为 NC（数控）钻孔文件;您可能还会看到“Excellon 钻头文件”（来自 Excellon Automation，一家制造用于 PCB 制造设备的公司）。同样，这里最安全的方法是遵循 PCB 制造商提供的具体说明。

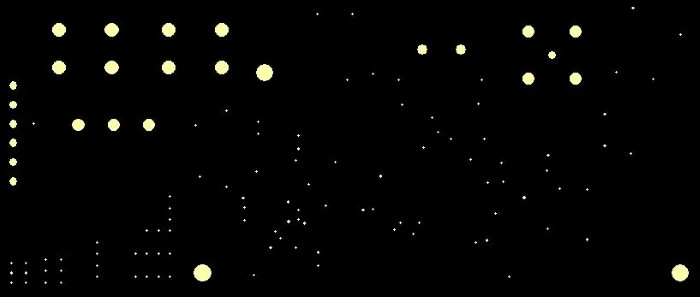

此图像表示 NC 钻孔文件中包含的数据。

ODB++ 与 Gerbers

Gerber 文件被普遍接受，我建议您花时间熟悉 Gerber 生成并逐步建立 Gerber 例程，让您快速轻松地创建 PCB 制造文件。但是，在某些情况下，最好使用

Gerber 文件被普遍接受，我建议您花时间熟悉 Gerber 生成并逐步建立 Gerber 例程，让您快速轻松地创建 PCB 制造文件。但是，在某些情况下，最好使用 ODB++ 文件。我不得不承认，管理多个 Gerber 文件可能有点令人讨厌，这是 ODB++ 格式的一个优点：它是一个单一的数据结构，（根据我的经验）是在没有设计人员大量输入的情况下生成的。

我使用 ODB++ 文件成功地制作了一块板，但我也注意到一些奇怪的问题，让我回到了 Gerbers。我并不是说格式本身有问题，但最终这并不重要——如果我的 CAD 软件无法正确生成文件，或者晶圆厂无法正确解释它们，那么格式对我来说毫无用处。如果您在使用 ODB++ 方面取得了持续的成功，请在评论部分告诉韦德亚洲。老实说，如果韦德亚洲都能逐渐摆脱Gerbers，转向一种更直接、更强大的PCB制造数据封装和传输方法，那可能是有益的。

项目文件与制造文件

如果您希望避免生成任何类型的制造文件，您可以寻找接受您的 CAD 软件项目文件的 PCB 制造商。我假设制造商使用某种自动化程序从项目文件生成 Gerbers;这不仅是有益的，因为它节省了您的时间，还因为晶圆厂的技术人员（大概）确切地知道如何生成与其设备兼容的文件
