PCB加急打样为什么要加收加急费?

发布日期:2021-07-02

PCB打样是在批量生产前为了验证设计的合理性,检查错误,纠正错误的一个试产过程。


关于什么是PCB打样,可以详细参见这篇文章:


什么是PCB打样以及PCB打样厂家打样流程?


PCB加急打样PCB快板打样,就是让线路板厂家快速把PCB样板/原型制作出来,从发Gerber等资料给到线路板厂,工厂从处理预审资料到出货,24小时就能把样板制作出来(针对比较普通,制作工艺较为简单的单双面PCB板)。

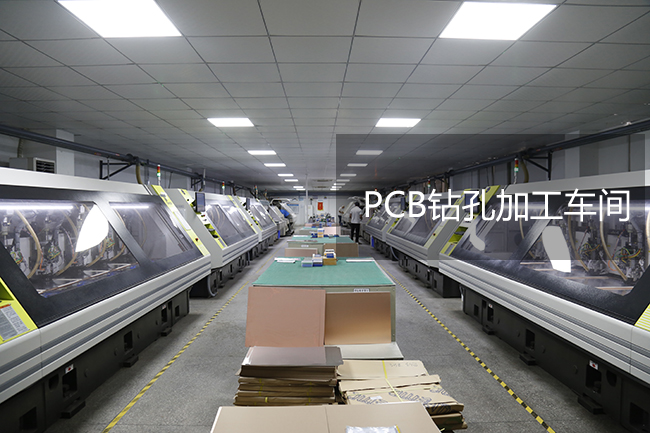

PCB打样制作-线路板钻孔加工车间

为什么PCB加急打样线路板厂需要加收加急费呢?


这得从线路板制作成本考虑,线路板的制作成本主要取决于如下几个因素:


1、PCB尺寸


PCB制作成本随着PCB尺寸的大小线性增加。通常,覆铜板是固定尺寸的,比如37×49,41×49或43×49,铝基板一般是36x48(单位为英寸)等等。如果单片PCB的尺寸过大,就可以对面板有较好的利用;如果PCB尺寸较小,则需要进行拼板处理,以对面板进行最大化的利用。


对于PCB批量生产,面板利用率是PCB制造成本最重要的因素之一。


2、PCB层数


单面线路板或者双面线路板制作工艺较为简单,其制作成本也更低。但如果是多层线路板,则随着PCB层数的增加,其制作成本也会相应的增加。通常,由于更多的生产工序,更多的材料和额外的生产加工时间,更多的PCB层数转化为额外的成本。


单层线路板如果转化为双面板PCB,则其打样成本可能增加30-40%,而10层以上的PCB每增加两层,其产生的制作成本可能会增加约20-30%。


3、工艺复杂度


前面韦德亚洲提到,PCB制作成本随着其尺寸大小以及层数的不同而不同,层数越多,其制作成本可能也会更高。但是反过来,并不一定意味着PCB层数的增加其总体成本就一定为降低,因为这涉及到PCB制作的工艺复杂成都。层数的减少并不意味着其生产工艺就变得简单。在PCB制作中会涉及到集中非常特殊的工艺:埋盲孔、控深锣槽、超小线宽线距等,由于其难度系数较大,因此,其成本也会增加。


4、交货周期


可以理解为交货周期越短,费用越高。


如果是加急订单,则PCB打样厂家则会相应的加收一定的加急费,主要是因为:


1)如果是PCB加急打样,对于PCB线路板厂家的工程部负责预审的工程师来讲,无论你是制作一片还是数十万片,他们所需要花费的时间和精力都是一样的。工程师的工作就是预审您的PCB板的制作难度,有没有阻抗,有没有其他特殊工艺,您的PCB板设计是不是合理、规范,如果你加急,那就需要在既有的订单排序中插队,他们就需要加班。


2)PCB加急打样订单的生产和制作和平常的PCB制作流程一样,哪步工序都不能省。你加急,那其他的订单的正常生产就必须延后了,影响了之前的产能,即所谓的花钱买时间,享受VIP待遇。


3)PCB快速打样工厂需要派人全程跟进,这无形中也会增加加班费等人工支出。


韦德亚洲电路,专业提供PCB快速打样,对于PCB加急订单,韦德亚洲也只会加收合理的加急费用,快速打样出货,为您节省每一分成本,是您值得信赖的PCB快板打样厂家。
