PCB 英文全称为 Printed Circuit Board，中文名称为印制电路板，又称为印制线路板、印刷电路板、印刷线路板。

PCB 的雏型来源于 20 世纪初利用“线路”（Circuit）概念的电话交换机系统，它是用金属箔切割成线路导体，将之黏着于两张石蜡纸中间制成。

真正意义上的PCB诞生于20世纪30年代，它采用电子印刷术制作，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如组件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接，起中继传输的作用，是电子元器件的支撑体，有“电子产品之母”之称。

中国PCB发展史

1956年，我国开始PCB研制工作。

60年代，批量生产单面线路板，小批量生产双面线路板并开始研制多层PCB板。

70年代，由于受当时历史条件的限制，印制板技术发展缓慢，使得整个生产技术落后于国外先进水平。

80年代，从国外引进了先进水平的单面PCB板、双面线路板、多层印制板生产线，提高了我国印制板的生产技术水平。

进入90年代，香港和台湾地区以及日本等外国印制板生产厂商纷纷来我国合资和独资设厂，使我国印制板产量和技术突飞猛进。

2002年，成为第三大PCB产出国。

2003年，PCB产值和进出口额均超过60亿美元，首度超越美国，成为世界第二大PCB产出国，产值的比例也由2000年的8.54%提升到15.30%，提升了近1倍。

2006年中国已经取代日本，成为全球产值最大的PCB生产基地和技术发展最活跃的国家。

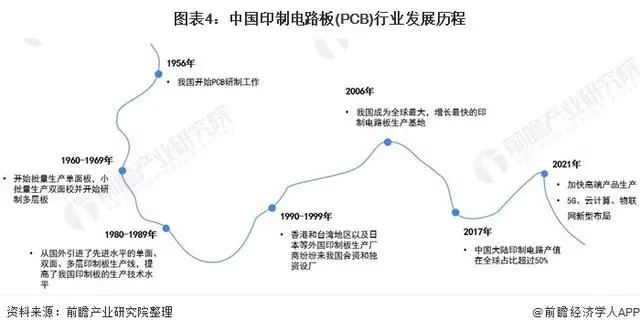

中国印制电路板行业发展历程▲

近年来，我国PCB产业保持着20%左右的高速增长，远远高于全球PCB行业的增长速度。2008 年至2016 年，我国PCB 行业产值从150.37 亿美元增至271.23 亿美元，年复合增长率高达7.65%，远高于全球整体复合增速的1.47%。Prismark数据显示，2019年全球PCB行业产值约为613.4亿美元，其中我国PCB产值规模达329亿美元，全球市场占比约53.7%。

印刷电路板的制作工艺过程

印刷电路板的制作非常复杂， 这里以四层线路板为例感受PCB是如何制造出来的。

层压

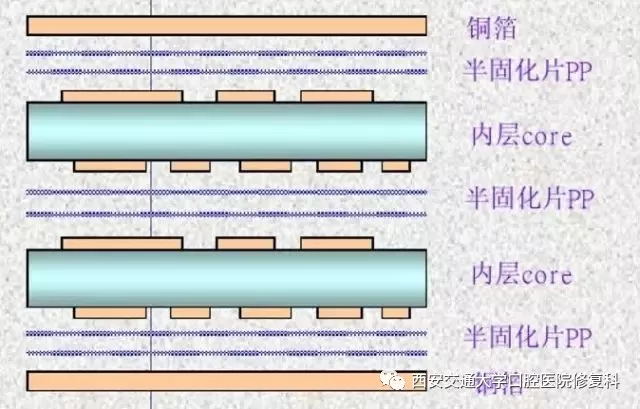

这里需要一个新的原料叫做半固化片，是芯板与芯板（PCB层数>4），以及芯板与外层铜箔之间的粘合剂，同时也起到绝缘的作用。

下层的铜箔和两层半固化片已经提前通过对位孔和下层的铁板固定好位置，然后将制作好的芯板也放入对位孔中，最后依次将两层半固化片、一层铜箔和一层承压的铝板覆盖到芯板上。

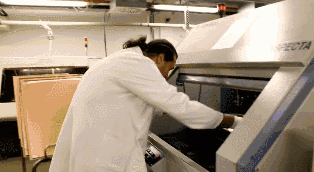

将被铁板夹住的PCB板子们放置到支架上，然后送入真空热压机中进行层压。真空热压机里的高温可以融化半固化片里的环氧树脂，在压力下将芯板们和铜箔们固定在一起。

层压完成后，卸掉压制PCB的上层铁板。然后将承压的铝板拿走，铝板还起到了隔离不同PCB以及保证PCB外层铜箔光滑的责任。这时拿出来的PCB的两面都会被一层光滑的铜箔所覆盖。

钻孔

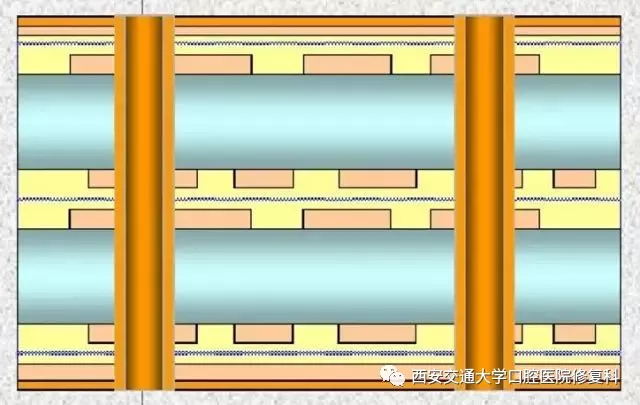

要将PCB里4层毫不接触的铜箔连接在一起，首先要钻出上下贯通的穿孔来打通PCB，然后把孔壁金属化来导电。

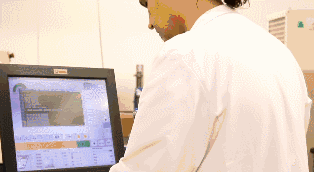

用X射线钻孔机机器对内层的芯板进行定位，机器会自动找到并且定位芯板上的孔位，然后给PCB打上定位孔，确保接下来钻孔时是从孔位的正中央穿过。

将一层铝板放在打孔机机床上，然后将PCB放在上面。为了提高效率，根据PCB的层数会将1~3个相同的PCB板叠在一起进行穿孔。最后在最上面的PCB上盖上一层铝板，上下两层的铝板是为了当钻头钻进和钻出的时候，不会撕裂PCB上的铜箔。

在之前的层压工序中，融化的环氧树脂被挤压到了PCB外面，所以需要进行切除。靠模铣床根据PCB正确的XY坐标对其外围进行切割。

孔壁的铜化学沉淀

由于几乎所有PCB设计都是用穿孔来进行连接的不同层的线路，一个好的连接需要25微米的铜膜在孔壁上。这种厚度的铜膜需要通过电镀来实现，但是孔壁是由不导电的环氧树脂和玻璃纤维板组成。

所以第一步就是先在孔壁上堆积一层导电物质，通过化学沉积的方式在整个PCB表面，也包括孔壁上形成1微米的铜膜。整个过程比如化学处理和清洗等都是由机器控制的。

外层PCB布局转移

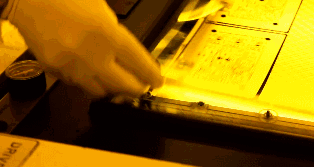

接下来会将外层的PCB布局转移到铜箔上，过程和之前的内层芯板PCB布局转移原理差不多，都是利用影印的胶片和感光膜将PCB布局转移到铜箔上，唯一的不同是将会采用正片做板。

内层PCB布局转移采用的是减成法，采用的是负片做板。PCB上被固化感光膜覆盖的为线路，清洗掉没固化的感光膜，露出的铜箔被蚀刻后，PCB布局线路被固化的感光膜保护而留下。

外层PCB布局转移采用的是正常法，采用正片做板。PCB上被固化的感光膜覆盖的为非线路区。清洗掉没固化的感光膜后进行电镀。有膜处无法电镀，而没有膜处，先镀上铜后镀上锡。退膜后进行碱性蚀刻，最后再退锡。线路图形因为被锡的保护而留在板上。

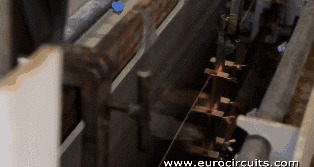

将PCB用夹子夹住，将铜电镀上去。之前提到，为了保证孔位有足够好的导电性，孔壁上电镀的铜膜必须要有25微米的厚度，所以整套系统将会由电脑自动控制，保证其精确性。

外层PCB蚀刻

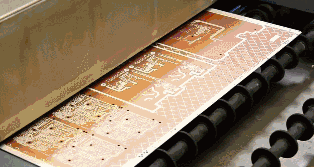

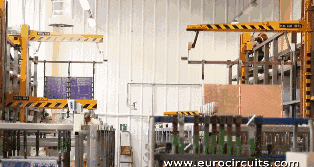

接下来由一条完整的自动化流水线完成蚀刻的工序。首先将PCB板上被固化的感光膜清洗掉。然后用强碱清洗掉被其覆盖的不需要的铜箔。再用退锡液将PCB布局铜箔上的锡镀层退除。清洗干净后4层PCB布局就完成了。
