随着电路设计日趋复杂和高速，如何保证各种信号（特别是高速信号）完整性，也就是保证信号质量，成为难题。此时，需要借助传输线理论进行分析，控制信号线的特征阻抗匹配成为关键，不严格的阻抗控制，将引发相当大的信号反射和信号失真，导致设计失败。常见的信号，如PCI总线、PCI-E总线、USB、以太网、DDR存、LVDS信号等，均需要进行阻抗控制。阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，我对这个问题有了一些粗浅的认识，愿和大家分享。

多层PCB板的结构：

为了很好地对PCB进行阻抗控制，首先要了解PCB的结构：

通常韦德亚洲所说的多层板是由芯板和半固化片互相层叠压合而成的，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。而半固化片构成所谓的浸润层，起到粘合芯板的作用，虽然也有一定的初始厚度，但是在压制过程中其厚度会发生一些变化。

通常多层PCB板最外面的两个介质层都是浸润层，在这两层的外面使用单独的铜箔层作为外层铜箔。外层铜箔和层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ（1OZ约为35um或1.4mil）三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1OZ左右。层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。

多层线路板的最外层是阻焊层，就是韦德亚洲常说的“绿油”，当然它也可以是黄色或者其它颜色。阻焊层的厚度一般不太容易准确确定，在表面无铜箔的区域比有铜箔的区域要稍厚一些，但因为缺少了铜箔的厚度，所以铜箔还是显得更突出，当韦德亚洲用手指触摸印制板表面时就能感觉到。

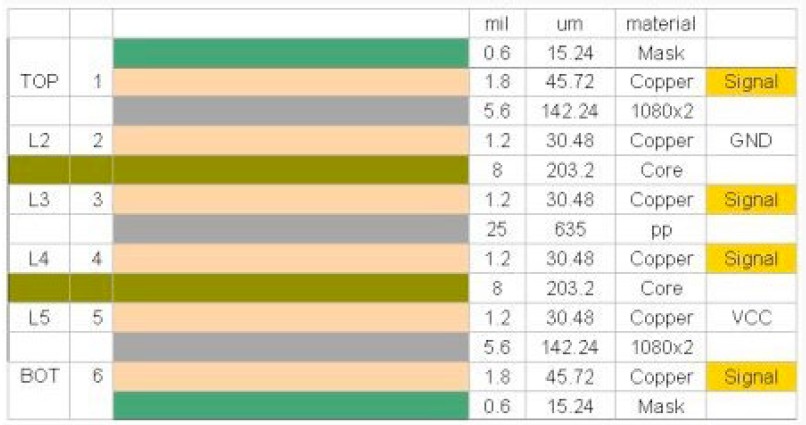

当制作某一特定厚度的印制板时，一方面要求合理地选择各种材料的参数，另一方面，半固化片最终成型厚度也会比初始厚度小一些。下面是一个典型的6层板叠层结构：

PCB的参数：

不同的印制板厂，PCB的参数会有细微的差异，通过与嘉捷通电路板厂技术支持的沟通，得到该厂的一些参数数据：

表层铜箔：

可以使用的表层铜箔材料厚度有三种：12um、18um和35um。加工完成后的最终厚度大约是44um、50um和67um。

芯板：

韦德亚洲常用的板材是S1141A，标准的FR-4，两面包铜，可选用的规格可与厂家联系确定。

半固化片：

规格（原始厚度）有7628（0.185mm），2116（0.105mm），1080（0.075mm），3313（0.095mm ），实际压制完成后的厚度通常会比原始值小10-15um左右。同一个浸润层最多可以使用3个半固化片，而且3个半固化片的厚度不能都相同，最少可以只用一个半固化片，但有的厂家要求必须至少使用两个。如果半固化片的厚度不够，可以把芯板两面的铜箔蚀刻掉，再在两面用半固化片粘连，这样可以实现较厚的浸润层。

阻焊层：

铜箔上面的阻焊层厚度C2≈8-10um，表面无铜箔区域的阻焊层厚度C1根据表面铜厚的不同而不同，当表面铜厚为45um时C1≈13-15um，当表面铜厚为70um时C1≈17-18um。

导线横截面：

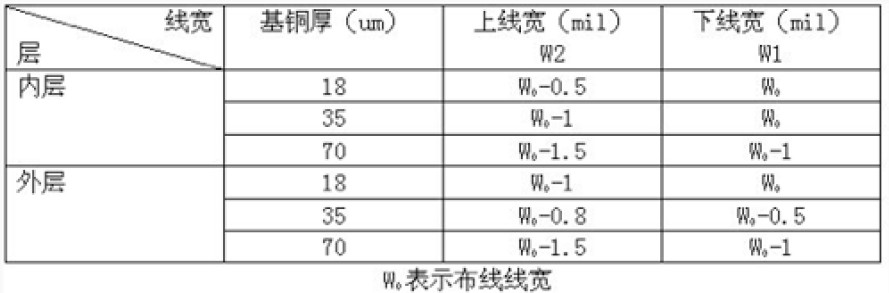

以前我一直以为导线的横截面是一个矩形，但实际上却是一个梯形。以TOP层为例，当铜箔厚度为1OZ时，梯形的上底边比下底边短1MIL。比如线宽5MIL，那么其上底边约4MIL，下底边5MIL。上下底边的差异和铜厚有关，下表是不同情况下梯形上下底的关系。

介电常数：

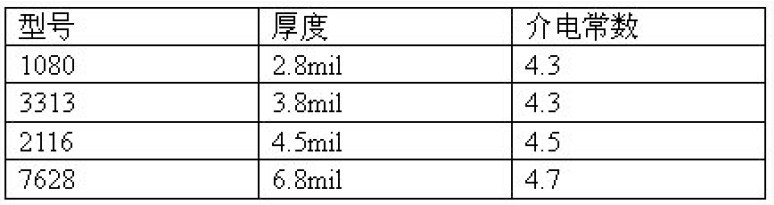

半固化片的介电常数与厚度有关，下表为不同型号的半固化片厚度和介电常数参数：

板材的介电常数与其所用的树脂材料有关，FR4板材其介电常数为4.2—4.7，并且随着频率的增加会减小。

介质损耗因数：电介质材料在交变电场作用下，由于发热而消耗的能量称之谓介质损耗，通常以介质损耗因数tanδ表示。S1141A的典型值为0.015。

能确保加工的最小线宽和线距：4mil/4mil。

阻抗计算的工具简介

当韦德亚洲了解了多层板的结构并掌握了所需要的参数后，就可以通过EDA软件来计算阻抗。可以使用Allegro来计算，但这里我向大家推荐另一个工具Polar SI9000，这是一个很好的计算特征阻抗的工具，现在很多印制板厂都在用这个软件。

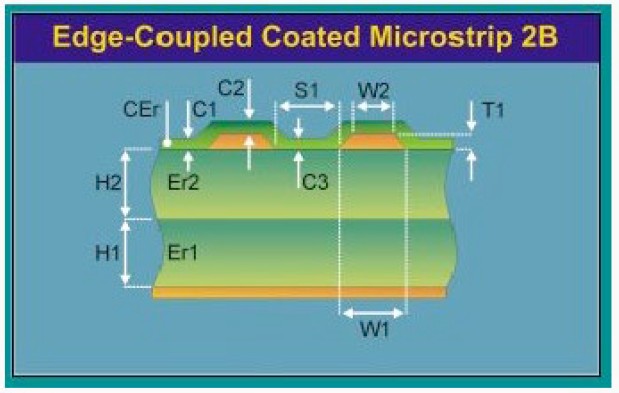

无论是差分线还是单端线，当计算层信号的特征阻抗时，你会发现Polar SI9000的计算结果与Allegro仅存在着微小的差距，这跟一些细节上的处理有关，比如说导线横截面的形状。但如果是计算表层信号的特征阻抗，我建议你选择Coated模型，而不是Surface模型，因为这类模型考虑了阻焊层的存在，所以结果会更准确。下图是用Polar SI9000计算在考虑阻焊层的情况下表层差分线阻抗的部分截图：

由于阻焊层的厚度不易控制，所以也可以根据板厂的建议，使用一个近似的办法：在Surface模型计算的结果上减去一个特定的值，我建议差分阻抗减去8欧姆，单端阻抗减去2欧姆。

PCB阻抗控制

随着 PCB 信号切换速度不断增长，当今的 PCB 设计厂商需要理解和控制 PCB 迹线的阻抗。相应于现代数字电路较短的信号传输时间和较高的时钟速率，PCB 迹线不再是简单的连接，而是传输线。

在实际情况中，需要在数字边际速度高于1ns或模拟频率超过300Mhz时控制迹线阻抗。PCB迹线的关键参数之一是其特性阻抗（即波沿信号传输线路传送时电压与电流的比值）。印制电路板上导线的特性阻抗是电路板设计的一个重要指标，特别是在高频电路的PCB设计中，必须考虑导线的特性阻抗和器件或信号所要求的特性阻抗是否一致，是否匹配。这就涉及到两个概念：阻抗控制与阻抗匹配，本文重点讨论阻抗控制和叠层设计的问题。

什么是PCB阻抗控制？

阻抗控制(eImpedance Controling)，线路板中的导体中会有各种信号的传递，为提高其传输速率而必须提高其频率，线路本身若因蚀刻，叠层厚度，导线宽度等不同因素，将会造成阻抗值得变化，使其信号失真。故在高速线路板上的导体，其阻抗值应控制在某一围之，称为“阻抗控制”。

PCB 迹线的阻抗将由其感应和电容性电感、电阻和电导系数确定。影响PCB走线的阻抗的因素主要有: 铜线的宽度、铜线的厚度、介质的介电常数、介质的厚度、焊盘的厚度、地线的路径、走线周边的走线等。PCB 阻抗的围是 25 至120 欧姆。

在实际情况下，PCB 传输线路通常由一个导线迹线、一个或多个参考层和绝缘材质组成。迹线和板层构成了控制阻抗。PCB 将常常采用多层结构，并且控制阻抗也可以采用各种方式来构建。但是，无论使用什么方式，阻抗值都将由其物理结构和绝缘材料的电子特性决定：

• 信号迹线的宽度和厚度

• 迹线两侧的核或预填材质的高度

• 迹线和板层的配置

• 核和预填材质的绝缘常数

• PCB传输线主要有两种形式：微带线（Microstrip）与带状线（Stripline）。
