厚铜电路板的铜厚是如何实现的？
发布日期：2021-06-04
厚铜线路板因为PCB电路板用途和信号的电流大小不同而其铜厚也不尽不同。
线路板印制行业中对厚铜PCB没有明确的定义，一般行业中将最终PCB的表面完成铜厚≥2oz的板称之为厚铜板。大部分的电路板使用35um的铜箔厚度，这主要取决于PCB用途和信号的电压/电流大小。对于需要过大电流的PCB，部分会用到70um铜厚，105um铜厚，极少还会有140um等。
一般2oz的成品铜厚，手工印一次丝印不足以填平线路间的沟壑，必须印两次阻焊。
所以在线路板制作时一般遇到2oz以及更厚的，就会在阻焊时备注：厚铜板，需二次丝印。以达到线路不发红，线路面阻焊厚度大于10um的效果。
线路板的孔铜并不是越厚越好，所有的数据都需要根据客户的要求来加工制作。客户要求做到多少就做到多少，自然这个也不能完全一致，只是一定要在客户允许的误差内。
镀铜一般会有一次铜、二次铜，一次铜的主要目的是为二次铜蚀刻的时候提供足够的铜厚，以保证二次铜蚀刻后铜厚能够符合客户的标准要求。

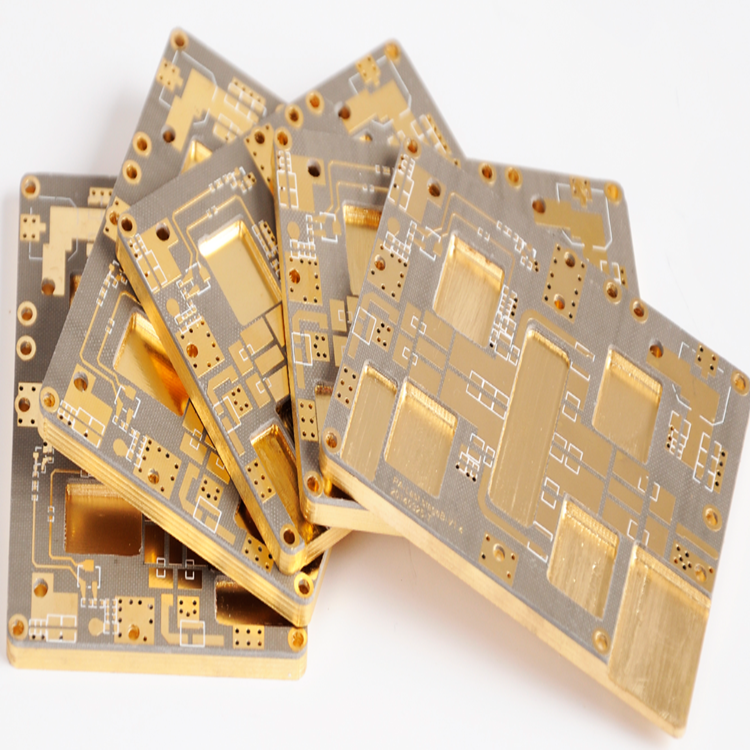

厚铜线路板一般可以加工6oz，3oz，2oz厚铜板，一般需要多层丝印和多层阻焊和多层沉铜，以满足客户需求。

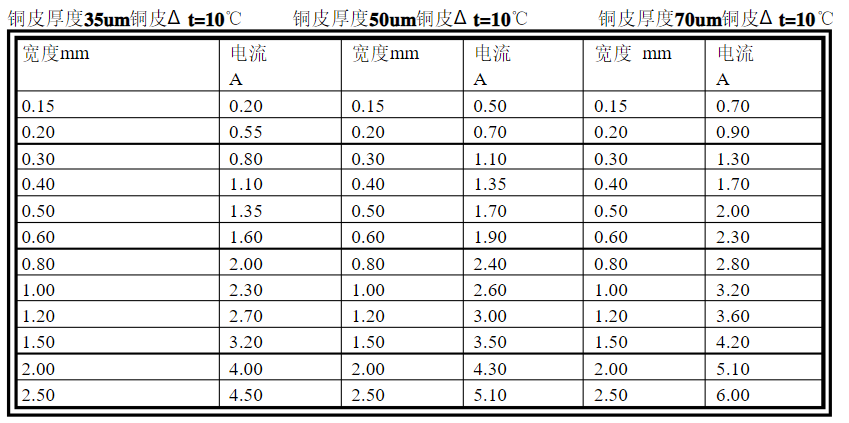

综上所述，厚铜PCB板的铜厚并不是PCB设计阶段即可完成的，而是在电路设计完成后，交付线路板厂进行PCB打样时，需要告知PCB线路板厂家，你需要的铜厚以及其他参数即可。只是韦德亚洲在做设计的时候需要了解的是信号的电流强度。当信号的平均电流较大时，应考虑布线宽度所能承载的的电流，线宽可参考以下数据：PCB设计时铜箔厚度，走线宽度和电流的关系，不同厚度，不同宽度的铜箔的载流量见下表：
