盘点图解常见电子元器件极性识别方法
发布日期：2021-07-21
极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件错误会导致批量性事故和整块PCBA板的失效，因此工程及生产人员了解SMT极性元件极为重要。
极性定义：极性是指元器件的正负极或第一引脚与PCB上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时，称为反向不良。
1. 目的
指导所有与生产相关的人员正确辩别元件极性及PCB丝印方向，避免认识错误造成生产中批量性品质异常发生。
2. 范围
本文件适用于作为生产相关人员教育培训资料，并为生产过程中相关人员确定元件极性及PCB丝印方向提供借鉴参考。
3. 说明
3.1极性元件：在电子产品电路中电流按一定的方向从元件的管脚流向另一只管脚，电压正负极不同，此类元件为有极性元件。
3.2方向性元件：因产品功能设计要求，电子产品电路中按一定方向接入并有方向要求的元件。
4. 内容
4.1常见有极性电子元件种类：
4.1.1 电容：电解电容、钽电容、法拉电容等
4.1.2 二极管：除双向二极管外一般都有极性，按用途分类较常见的有整流二极管、稳压二极管、检波二极管、TVS管（瞬态抑制二极管）等
4.1.3 LED：发光二极管、双色发光二极管、红外发射管、红外接收头等
4.1.4 三极管（三端稳压）：各种封装三极管（TO-92、92L、126、220、247等）、霍尔传感器（霍尔开关）等
4.1.5 其它：桥堆、蜂鸣器、电池、电池脚座、数码管、点阵屏等
4.2常见有方向性电子元件种类：
4.2.1 电阻：可调电阻、排阻等
4.2.2 线圈：滤波电感、变压器、互感器（互感线圈）、贴片功率电感等
4.2.3 开关：拨码开关、船形开关、按键开关等
4.2.4 晶体振荡器
4.2.5 各种封装集成块（IC）:较常见的有SIP(单列直插封装)、DIP（双列直插封装，含光耦）、SOP（小外型封装）、QFP（四方扁平封装）、PLCC（无线引脚塑料封装）、SOJ（小外形J引脚封装）、BGA（球栅阵列封装）等
4.2.6 接插件：牛角插座、电源插座、围墙插座、靠背插座、FCC排线座、凤凰端子等
极性识别方法：

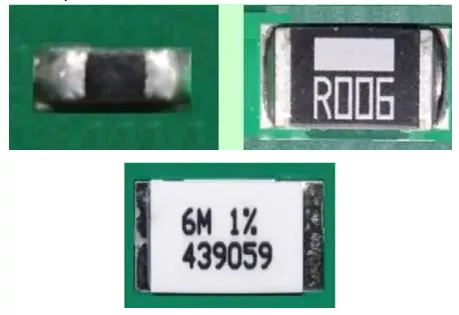

一、片式电阻 无极性
二、电 容

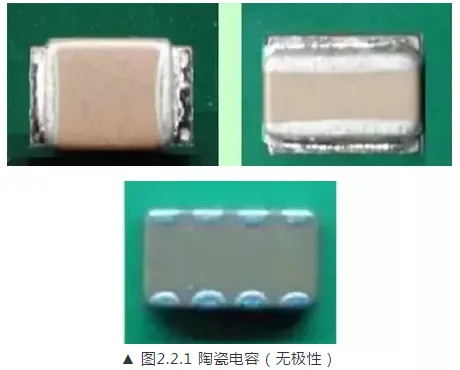

2.1 陶瓷电容 无极性

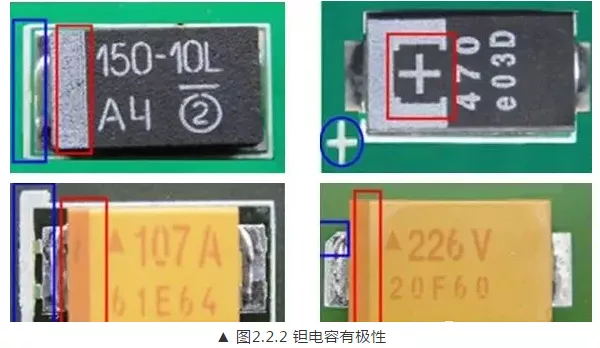

2.2 钽电容 有极性
PCB板和器件正极标示：
1）色带标示；
2）“+”号标示；
3）斜角标示。

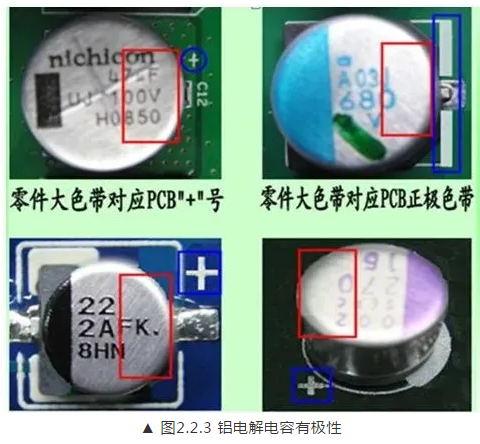

2.3 铝电解电容 有极性
零件标示：色带代表负。
PCB板标示：色带或“+”号代表正极。
三、电 感

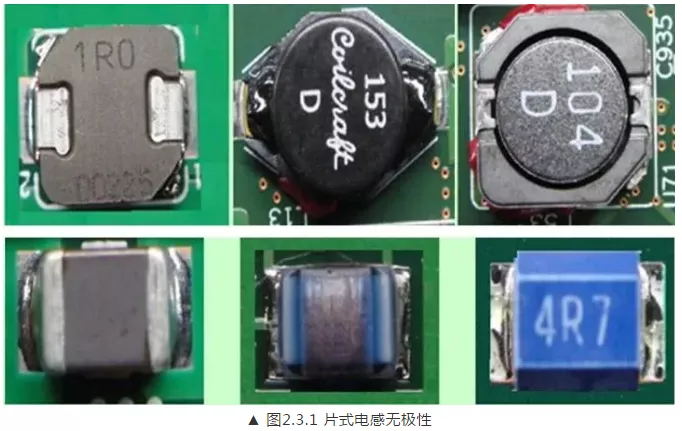

3.1 片式线圈
片式电感等两个焊端封装无极性要求。

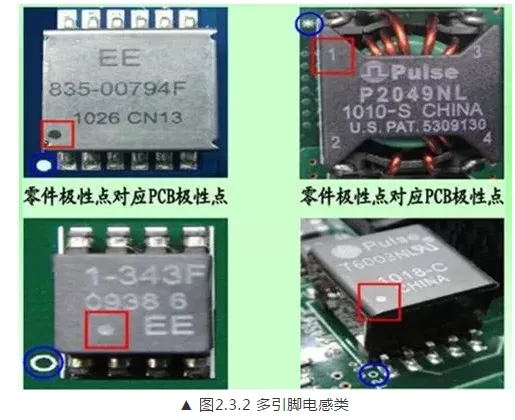

3.2 多引脚电感类
多引脚电感类有极性要求。
零件标示：圆点/“1”代表极性点。
PCB板标示：圆点/圆圈/"*"号代表极性点
四、发光二极管

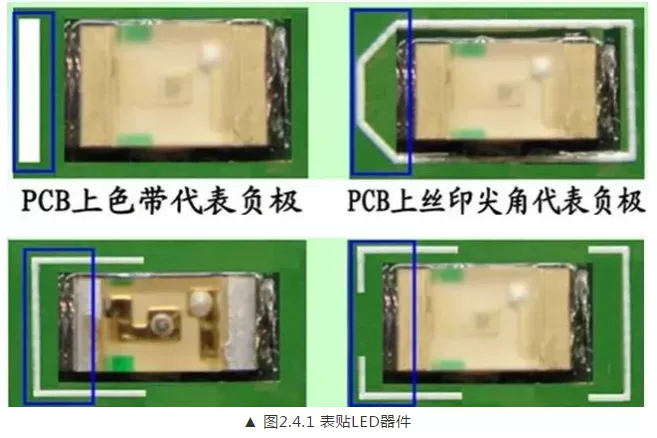

4.1 SMT表贴LED
表贴LED有极性。
零件负极标示：绿色为负极。
PCB负极标示：
1) 竖杠代表；
2) 色带代表；
3) 丝印尖角代表；
4) 丝印“匚”框代表。
五、二极管

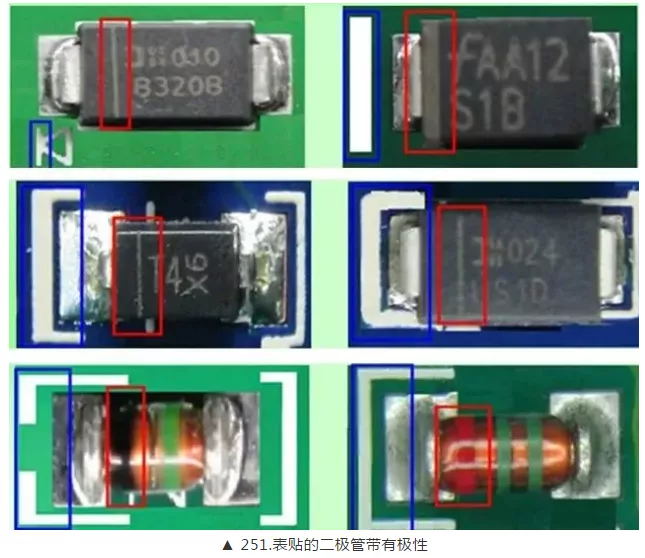

5.1 SMT表贴两端式二极管
表贴两端二极管有极性。
零件负极标示：
1）色带；
2）凹槽；
3）颜色标示(玻璃体)。
PCB负极标示：
1）竖杠标示；
2）色带标示；
3）丝印尖角标示；
4）“匚”框标示。
六、集成电路

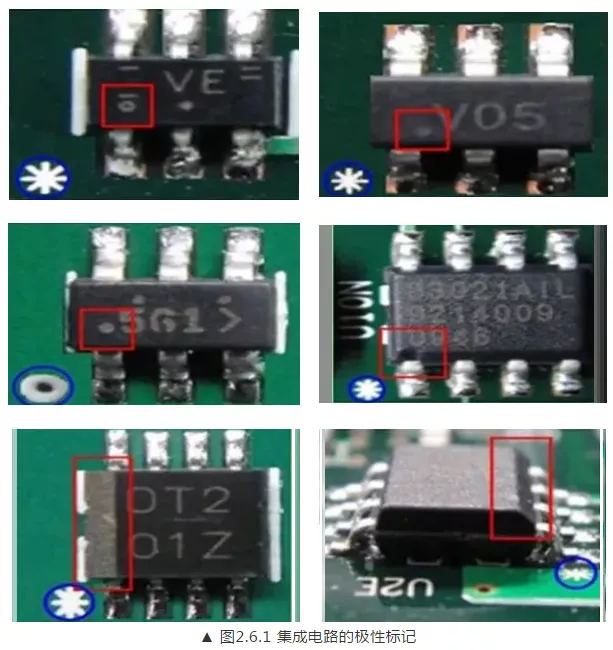

6.1 SOIC类型封装
这类封装有极性。
极性标示：
1）色带；
2）符号；
3）凹点、凹槽；
4）斜边。

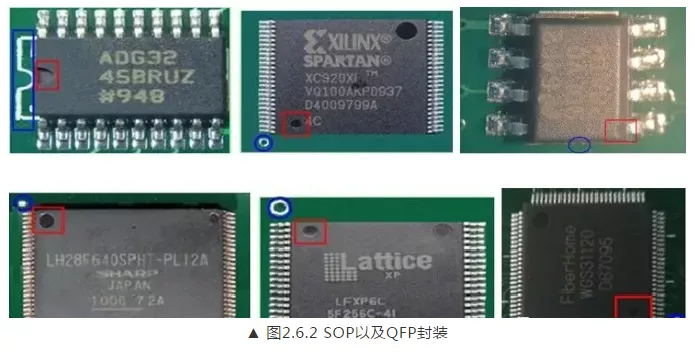

6.2 SOP或QFP类型封装
这类封装有极性。
极性标示：
1）凹点/凹槽标示；
2）其中一个点与其它两/三个点的(大小/形状)不同。

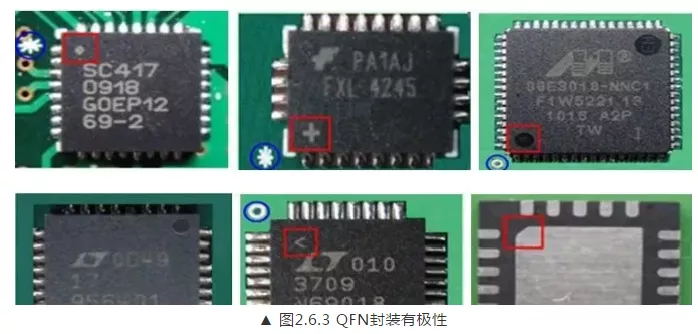

6.3 QFN类型封装
这类封装有极性。
极性标示：
1）一个点与其它两个点(大小/形状)不同；
2）斜边标示；
3）符号标示(横杠/“+”号/圆点)。

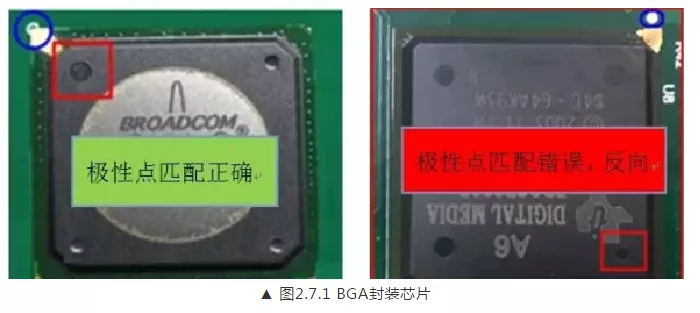

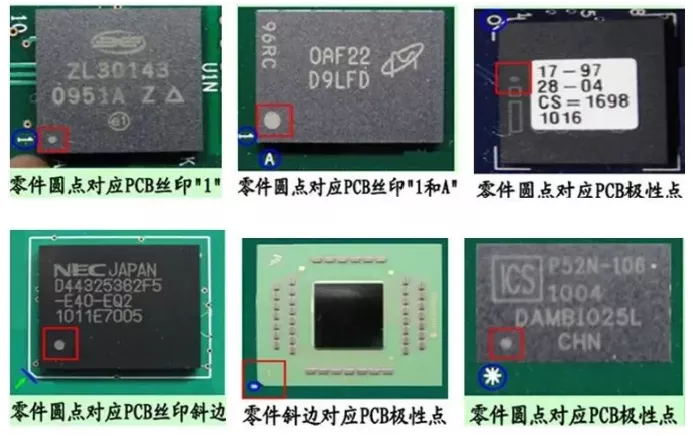

七、BGA封装芯片
零件极性：凹点/凹槽标示/圆点/圆圈标示。
PCB板极性：圆圈/圆点/字母“1或A”/斜角标示。
零件极性点对应PCB上极性点。
