飞针测试vs测试架测试，PCB测试方式如何选择？
发布日期：2021-09-12
你知道这个是什么吗？
PCB测试架存放室
韦德亚洲都知道PCB电路板在生产过程中，难免因外在因素而造成短路、断路及漏电等电性上的瑕疵，所以线路板厂家为了保证产品的品质，电路板在出厂前必须进行严格的检测。
PCB检测方式主要分为飞针测试和测试架测试两种。
什么是飞针测试？
PCB飞针测试和飞针测试车间
飞针测试是利用4到8个探针对线路板进行高压绝缘和低阻值导通测试，测试线路的开路和短路，不需要专门做测试治具。飞针测试是直接将PCB板装到飞针测试机上，然后运行测试程序即可测试。飞针测试的优点在于其测试方法和操作流程极为方便，节约了测试成本，减去了制作测试架的时间，提高了出货的效率，适合PCB小批量的生产及PCB打样。
什么是测试架测试？

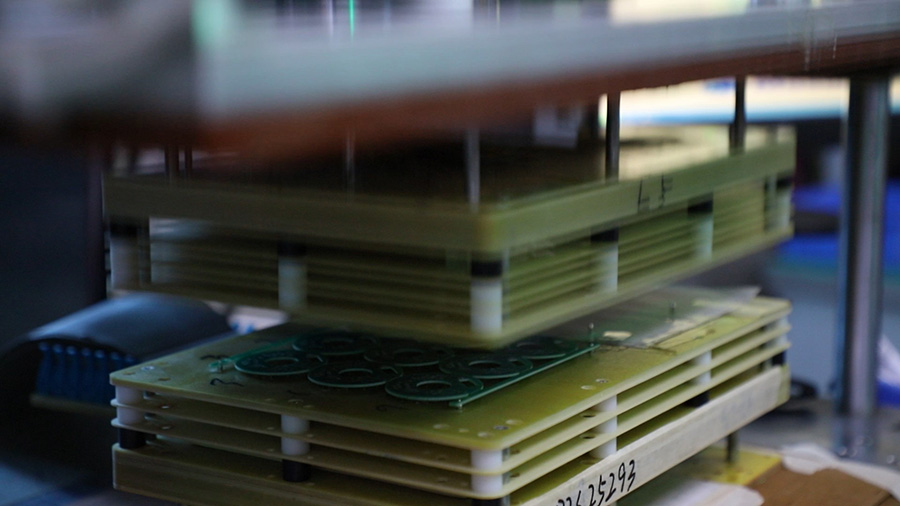

PCB测试架-自动测试机
测试架是针对PCB批量生产进行通断测试而做的专门的测试夹具。测试架制作成本较高，但测试效率高，且返单不收费，也节省了客户的成本。
两种测试方法不同，机器设备也是不相同，讲到这里，韦德亚洲知道文章开头所看到的那个东西原来是测试架。PCB测试架的内部是密密麻麻的导线连着探针，它和飞针测试相比，其实就是一次性把电路板上需要测试的点所对应的探针都做好，测试的时候，上下两端一压即可测试出全板的好坏。
