PCB中的金手指是什么？有什么作用？
发布日期：2021-09-13
什么是金手指？

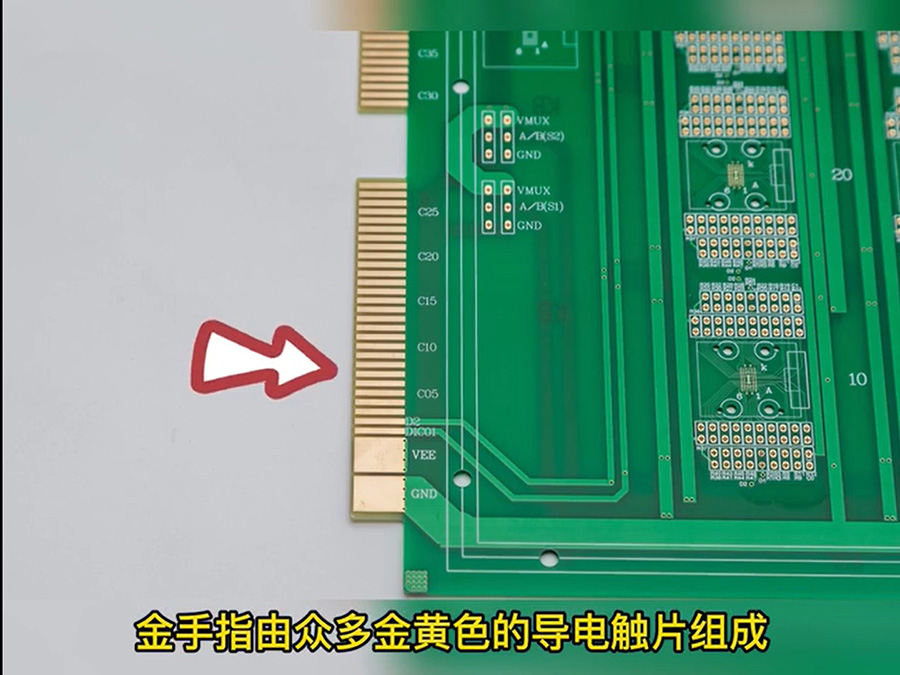

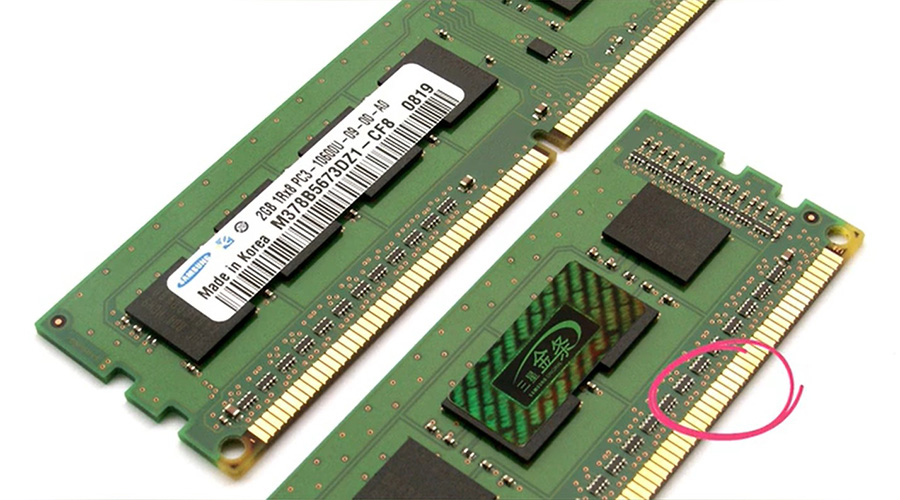

金手指是电脑硬件，比如内存条上与内存插槽之间、显卡与显卡插槽等，所有的信号都是通过金手指进行传递的。金手指由众多金黄色的到点触片组成，因其表面镀金而且导电触片排列如手指状，所以称为金手指。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。
PCB金手指的分类
常规金手指（齐平手指），位于板边位置，排列整齐，长度相同；
长短金手指（即不平整金手指），位于板边位置长度不一的长方形焊盘；

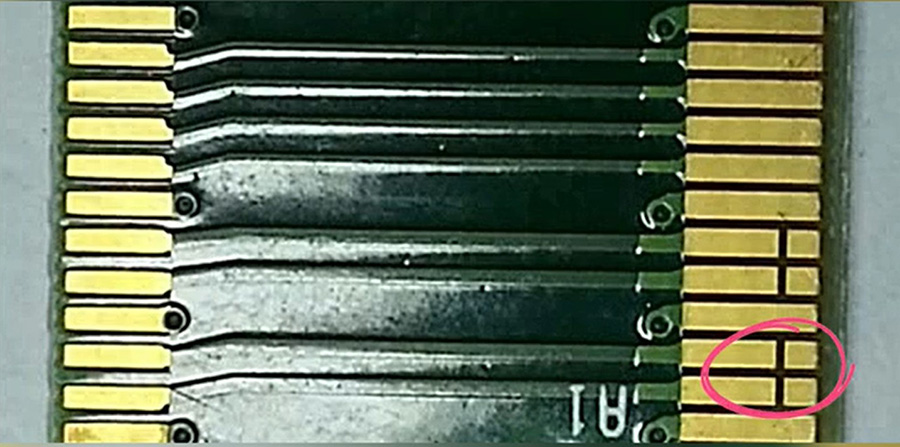

分段金手指（间断金手指），位于板边位置长度不一的长方形焊盘，并前段断开。
金手指PCB设计注意事项
此外，在金手指设计时需要注意的事项有：

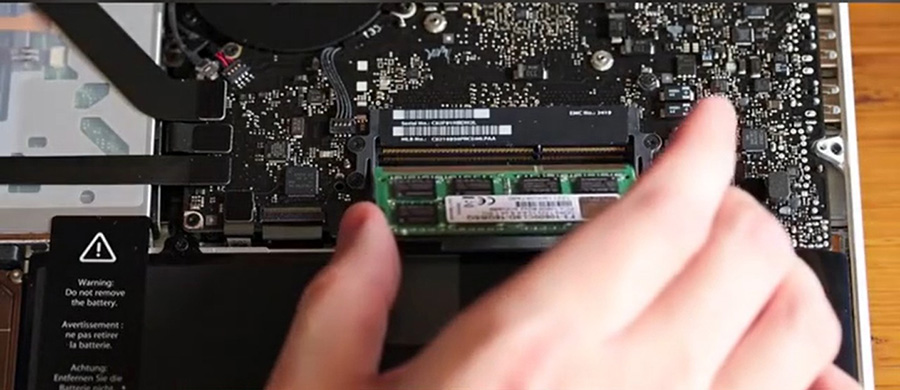

1）对于经常需要插拔的PCB板，为了增加金手指的耐磨性，金手指通常需要电镀硬金；对于耐磨性能要求不高的金手指PCB，可以选择整板沉金工艺，具有优越的平整度以及可焊性，适用于有按键位、绑定IC、BGA等设计的高精密PCB板。

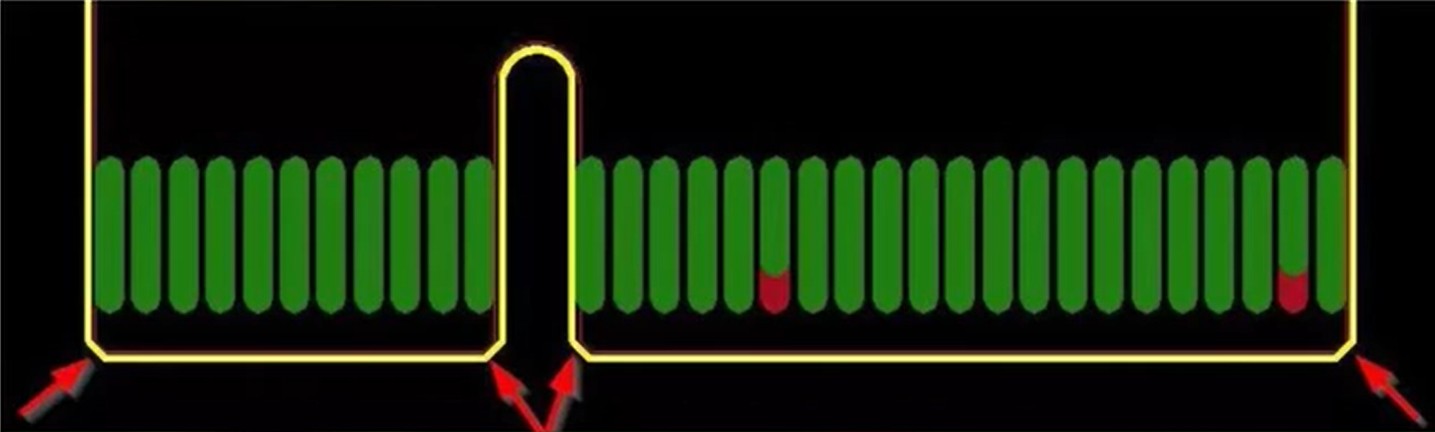

2）金手指需要倒角，通常是45°，其他角度如20°、30°等。如果设计中没有倒角，则有问题。
3）焊盘需要距离手指顶端最小距离14mil，建议设计时焊盘距离手指位1mm以上，包括过孔焊盘。
4）金手指的表层不要铺铜，内层所有层面需要做削铜处理。通常削铜宽度大3mm金手指的阻抗会比较低，削铜可以减小金手指和阻抗线之间的阻抗差值，同时，对ESD也有好处
