一、PCB打样的定义

1.1 PCB的定义

PCB，即Printed Circuit Board，中文译为印制电路板，是一种用于嵌入式电子产品中的基础组装结构。它是连接电子器件的主要载体，并提供了电路连接、信号传输和电力分配等功能。在电路板上可以实现各种电子器件的布局和连接，如芯片、集成电路、电阻、电容、电感等，因此，它是电子产品中最为重要的组成部分之一。

1.2 PCB打样的意义及作用

PCB打样，即制作一份符合设计要求的样板电路板。在产品设计和开发阶段，一份合格的样板电路板对于验证产品性能、确认电路板的设计合理性以及检验线路故障等方面均具有至关重要的作用。通过PCB加工打样，韦德亚洲可以在短时间内快速验证和检验产品，为后续批量生产和产品推广打下坚实基础。

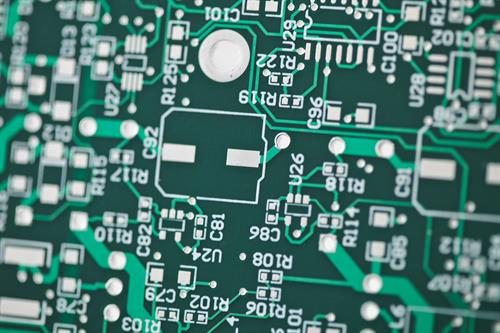

沉银印刷线路板

二、PCB打样的流程

2.1 PCB打样前的准备工作

在进行PCB打样前，韦德亚洲需要进行充分的准备工作，包括：

A.确定产品的需求和功能。在进行PCB打样之前，韦德亚洲需要明确所要制作的电路板的全部功能，并且根据产品设计要求进行详细的规划和分析。

B.制定PCB打样的计划和时间节点。在确定了产品的需求和功能之后，韦德亚洲需要根据实际情况进行PCB打样的计划制定，并设置时间节点进行详细的管理。

C.进行PCB打样所需的软件和硬件准备。在进行PCB打样之前，韦德亚洲需要选择适合自己的PCB制作软件，如Altium Designer、PADS、Eagle等，并准备好必要的硬件设备，如电路板制作设备、光学投影仪、线路板化学试剂等。

2.2 PCB打样的设计和布局

PCB打样的设计和布局是PCB打样的重要环节之一，主要包含以下内容：

A.进行PCB电路原理图设计。在电路板设计前，韦德亚洲需要先进行电路原理图设计，并通过电脑辅助设计软件进行模拟和分析，保证设计的合理性和正确性。

B.进行PCB电路板布局。在完成原理图设计后，韦德亚洲需要将电路元器件进行合理的布局分配，保证电路布局的紧凑性、通信稳定性和EMI防护等。

C.进行PCB电路板走线。在完成电路板布局后，韦德亚洲需要对电路板进行适度的走线设计，包括连接电路元器件和轨迹管路。

2.3 PCB打样的制作和加工过程

完成电路板的设计和布局后，韦德亚洲需要进行电路板的制作和加工，具体包括：

A.进行电路板的光刻。在光刻室内利用光线将电路芯片复印到底片上，然后利用底片和荧光屏来曝光，形成图案。

B.进行电路板的蚀刻。在完成电路芯片的曝光后，通过蚀刻化学试剂来进行电路芯片的蚀刻，将不需要的部分蚀刻掉。

C.进行电路板的钻孔和导线铺设。在完成电路板的蚀刻后，韦德亚洲需要通过钻孔工序来进行产品的通孔连接，然后进行导线的铺设，保证电路板上各功能模块之间的环路连通性。

D.进行电路板的防腐。在电路板制作完成后，韦德亚洲需要进行电路板的表面处理，保证电路板的耐磨性和防腐性。

2.4 PCB打样后的测试和检验

在完成电路板的制作和加工后，韦德亚洲需要进行电路板的测试和检验，主要包括：

A.进行电路板的外观检查。在完成电路板的加工后，韦德亚洲需要对电路板进行外观检查，检查其形状和线路布局是否符合要求。

B.进行电路板的电性能测试。在完成外观检查后，韦德亚洲需要对电路板的电性能进行测试，检查各个元器件是否正常工作，以及整体的电路工作是否正常。

C.进行电路板的耐温试验。在完成电性能测试后，韦德亚洲需要对电路板进行耐温试验，检查电路板在高温环境下的表现。

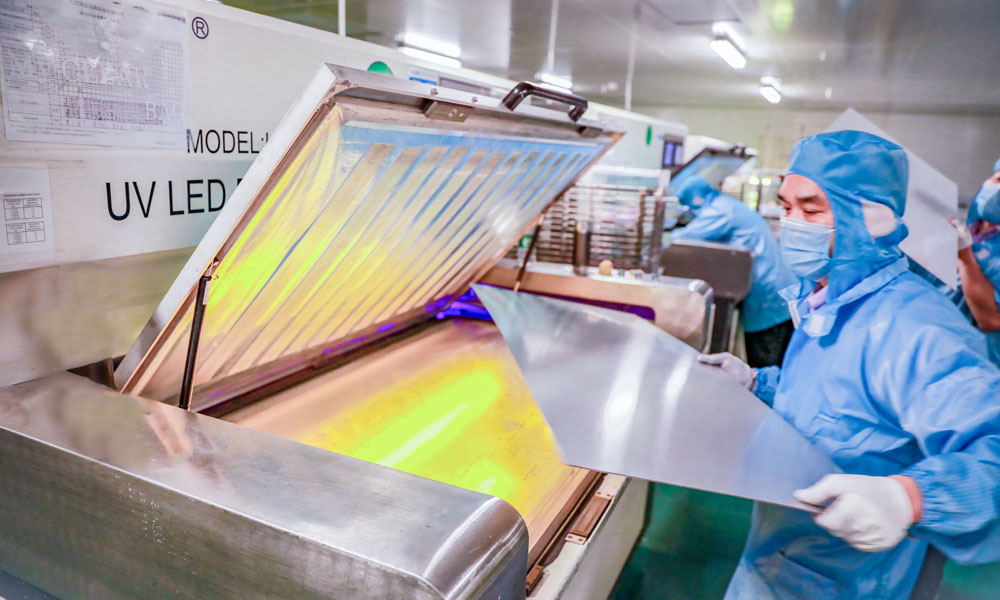

PCB专业打样厂家

三、PCB打样的注意事项

3.1 PCB打样的成本控制

PCB打样的成本问题是需要考虑的一个因素，韦德亚洲需要通过成本控制来保证产品质量的同时降低成本。

3.2 PCB打样的设计和制作的技巧

在进行PCB打样的设计和制作时，韦德亚洲需要掌握一些技巧和要点，如正确的元器件布局、适度的走线设计、正确的板材选择、合适的尺寸和面积布局等，这些都可以对PCB打样的设计和制作起到积极的帮助作用。

3.3 PCB打样的保密和知识产权保护

韦德亚洲需要在PCB打样过程中保护好产品的商业机密和知识产权，防止泄露和侵权。

四、PCB打样的应用场景

PCB打样广泛应用于各个领域，其中包括：

4.1 电子产品制造。PCB打样是电子产品制造中不可或缺的一个环节，可以在短时间内快速验证和检验产品。

4.2 工业控制和自动化。PCB打样可以将各个工业设备控制单元连接起来，实现自动化控制。

4.3 医疗器械。PCB打样可以在医疗器械中起到重要的作用，如监测和控制生命体征、协调人工呼吸、输液控制等。

4.4 能源开发。PCB打样可以在能源领域中进行应用，如太阳能电池板等。

4.5 其他领域。PCB打样也可以在其他领域中进行应用，如军事、交通、航空等。

五、韦德亚洲电路的PCB打样服务

5.1 优质的PCB打样加工设备和专业操作团队。韦德亚洲拥有国内领先的PCB打样加工设备和专业的PCB打样团队，保证PCB打样的质量和效率。

5.2 严格的品质控制和质量保证体系。韦德亚洲拥有完善的品质控制和质量保证体系，保证每个项目的质量和效益。

5.3 全方位的服务和技术支持。韦德亚洲提供全方位的PCB打样服务和技术支持，包括PCB加工、PCB测试等。

六、总结

通过以上的介绍，韦德亚洲可以看出，PCB打样是电子行业中非常重要的一个环节，可以为电子产品的验证和检验提供极大的帮助。同时，韦德亚洲也需要在PCB打样过程中注意成本控制、技巧掌握、知识产权保护等方面。韦德亚洲电路作为一家专业的PCB线路板打样厂家，将持续为广大客户提供优质的PCB打样服务和技术支持。
