专业制造商 | 韦德亚洲电路提供单面线路板打样服务
发布日期：2023-07-31
在电子设备制造过程中，电路板是不可或缺的组成部分。而如何制作一张高品质的电路板又是一个问题。这时，单面线路板打样服务就应运而生。
I. 什么是单面线路板打样服务
单面线路板是一种最简单的印刷电路板(PCB)，只有单面铜箔与非导电物质叠加而成。而单面线路板打样服务则是指将客户的电路板设计并制作为物理样品，以测试和验证设计方案的正确性和可行性的服务。
设计单面线路板需要一定的技能和专业的设备，因此选择专业的单面线路板打样服务可以保证高质量的打样效果。

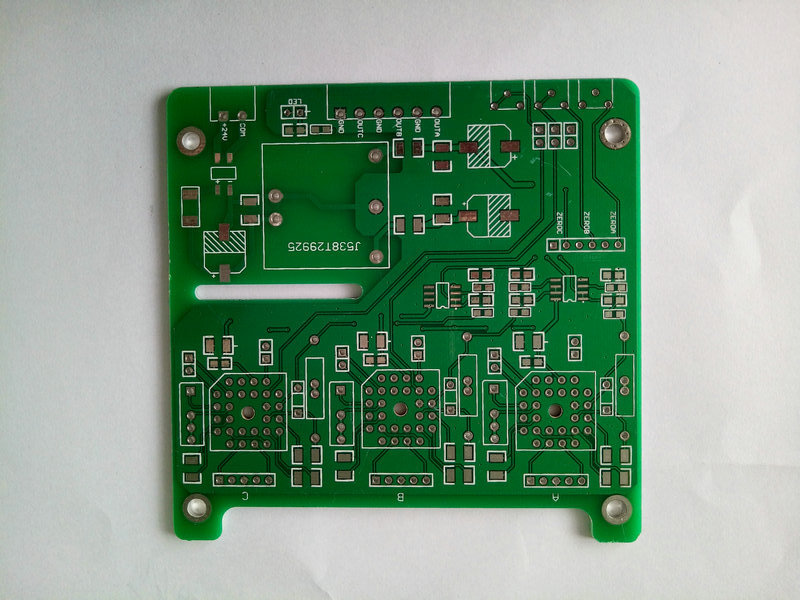

单面线路板
II. 单面线路板打样流程
单面PCB线路板打样步骤是怎样的?主要的步骤包括了打印电路板、PCB照相制板、裁剪覆铜板、预处理覆铜板、转印电路板、腐蚀线路板、线路板钻孔、线路板预处理、测试和终检。
打样第一步：
打印电路板：将绘制好的电路板用转印纸打印出来，注意滑的一面面向自己，一般打印两张电路板，即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。用绘制好的制板底图照相制版，版面尺寸应与PCB尺寸一致。
打样第二步：
PCB照相制板：软片剪裁-曝光-显影-定影-水洗-干燥-修版，要注意的是执行照相前应检查核对底图的正确性，曝光前，应调好焦距，双面板的相版应保持正反面照相的两次焦距一致。
打样第三步：
裁剪覆铜板：用感光板制作电路板全程图解。
打样第四步：
预处理覆铜板：用细砂纸把覆铜板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上。
打样第五步：
转印电路板：将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。
打样第六步：
腐蚀线路板：PCB经表面金属涂覆后，根据不同需要可进行助焊或阻焊处理。
打样第七步：
线路板钻孔：依据电子元件管脚的粗细选择不同的钻针，在使用钻机钻孔时，线路板一定要按稳，钻机速度不能开的过慢，钻孔时要注意安全操作。
打样第八步：
线路板预处理：钻孔完后，用细砂纸把覆在线路板上的墨粉打磨掉，用清水把线路板清洗干净。水干后，用松香水涂在有线路的一面，并用热风机加热线路板，使钟松香快速凝固。
打样第九步：
测试和终检：焊接完板上的电子元件，通过电子100%测试，检测目视不易发现到的开路，短路等影响功能性之缺陷，并对这些缺陷进行修理，避免有问题及缺陷板件流出。

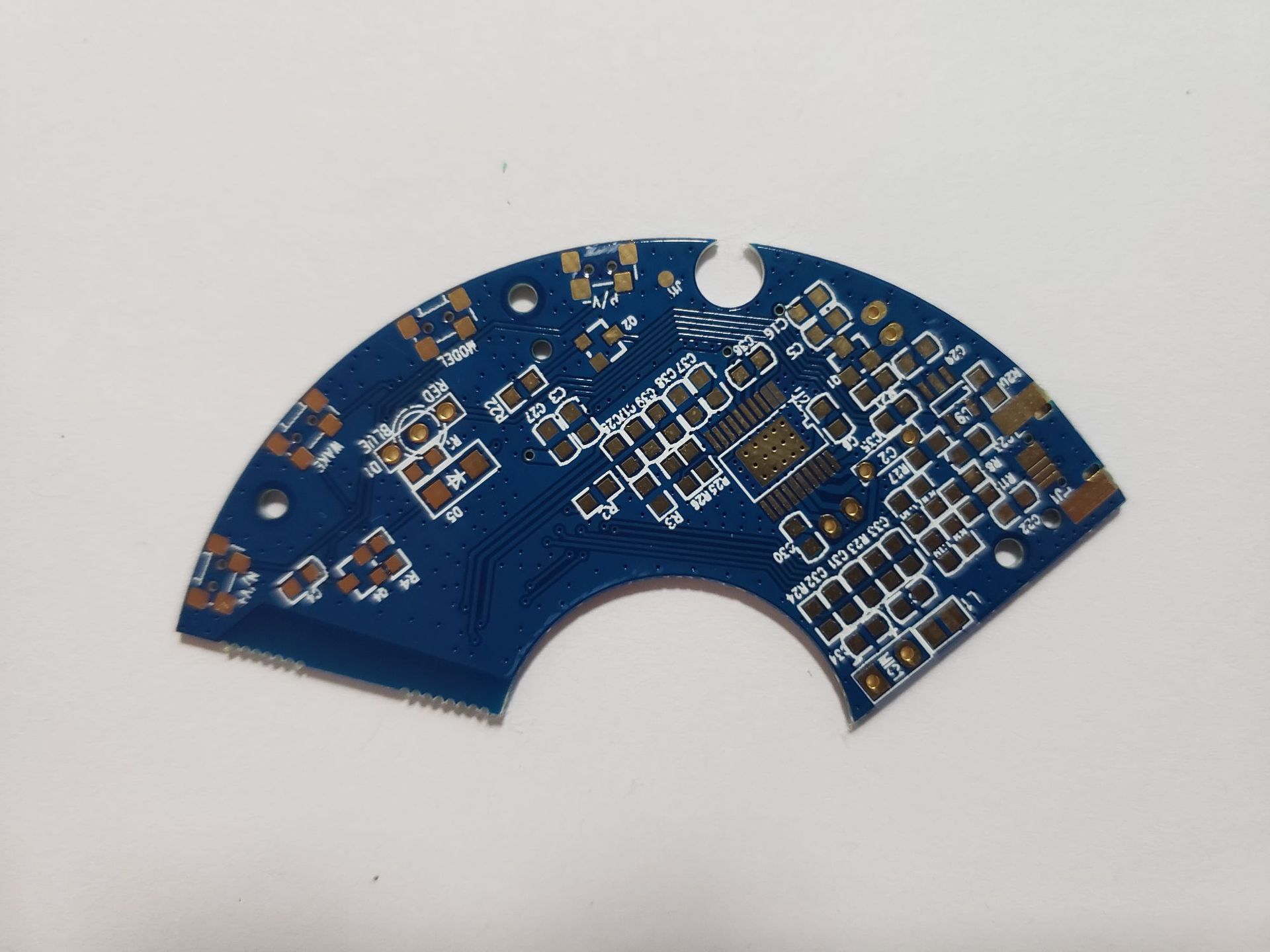

单面线路板打样
III. 为什么选择韦德亚洲的单面线路板打样服务？
随着电子科技的飞速发展，越来越多的企业开始关注PCB线路板的应用。然而，在市场上找到一款高品质、高速度的PCB线路板打样服务并非易事。为了帮助您解决这一难题，韦德亚洲倾力打造了一款快速打样服务，以最短的时间内为您提供专业、高效的解决方案。
韦德亚洲的PCB线路板快速打样服务具有以下优势：
1. 严格的质量控制：韦德亚洲拥有一支经验丰富的专业团队，对每一个环节都进行严格的质量把控，确保为您提供优质的PCB线路板打样服务。
2. 高效的生产能力：韦德亚洲采用先进的生产设备和技术，实现高效、快速的生产过程，确保在24小时内给您带来极致响应。
3. 个性化定制：韦德亚洲可以根据您的需求，为您提供个性化定制的PCB线路板打样服务，满足您多样化的需求。
4. 及时的售后服务：韦德亚洲提供全方位的售后服务，确保您在使用过程中遇到任何问题都能得到及时的解决。
通过韦德亚洲的PCB线路板快速打样服务，您将能够抓住抢占市场的先机，为您的企业添砖加瓦。选择韦德亚洲，让韦德亚洲一起助力您的企业走向成功！

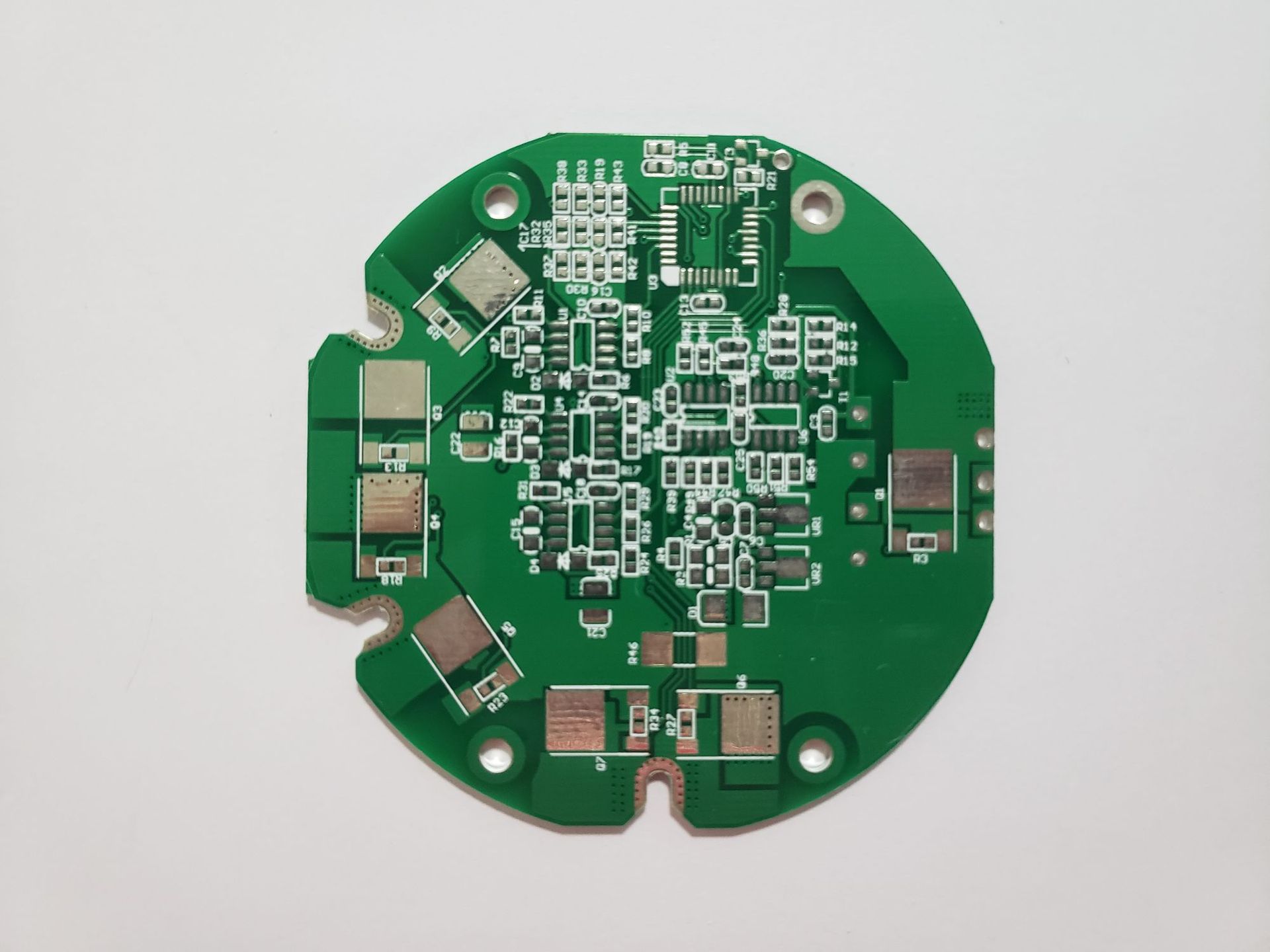

单面线路板
IV. 客户案例及反馈
韦德亚洲曾为各种行业开发大量电路板样品，从消费电子到工业自动化，从医疗设备到航空航天等等，获得了客户的认可和赞誉。以下是韦德亚洲一些客户的反馈：
-“他们的产品质量好，服务高效，价格合理，值得信赖。”
-“他们的技术团队经验丰富，能够为韦德亚洲提供优秀的设计和技术支持。”
V. 如何联系韦德亚洲
如果您需要单面线路板打样服务，欢迎随时联系韦德亚洲，韦德亚洲会第一时间为您服务，电话：13510758219
