单面线路板是电子工程领域中一种重要的元器件，也是印制电路板(PCB)中的基本电路板之一。它的主要作用是在电路板上建立电路连接和电子组件之间的布局。单面线路板由基板、通过孔、电路线路和焊盘等部分构成。

相较于双面线路板和多层线路板，单面线路板制造难度更低，更加容易且经济，使得它在一些简单电子设备中得到广泛应用。单面线路板的制造过程包括图形生成、制版、化学蚀刻、图形绘制、表面剥蚀和镀铜、图形钻孔、防焊覆盖和最终检验等环节。由此可见，制造一张单面线路板所需要的材料多种多样，每种材料都具有各自的优缺点。

有许多材料可以用于制造单面线路板。其中最常用的是纤维布增强环氧树脂基材料FR-4。这种材料的优点是价格便宜、行业经验丰富、耐腐蚀性好且可靠性高，因此是大多数单面线路板设计师的首选。除了FR-4，还有CEM-1和CEM-3等材料，这些材料具有不同的特性和适用场合。

本篇文章将会深入探究各种单面线路板的材料，帮助读者更好地理解每种材料的特点和如何选择最适合自己的材料。同时，在最后一部分，韦德亚洲将会研究目前最新的单面线路板材料，并展望未来的发展趋势。

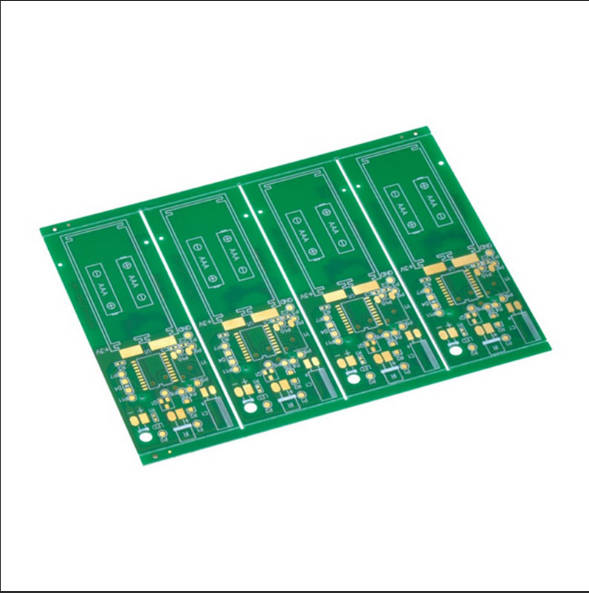

单面线路板

单面线路板的材料组成

单面线路板是一种用于电子电路的基板，它由多种材料组成，包括基板、焊膏、保护涂层等。以下是这些材料的详细介绍：

1.基板

基板是单面线路板的基本材料，它通常采用玻璃纤维（FR4）作为材质，其厚度一般为0.8mm，1.0mm，1.2mm或1.6mm，也可以根据需要定制不同厚度。基板的主要作用是提供电路的物理支持和电气隔离，同时也可以提供一定的机械强度和耐热性能。

除了玻璃纤维外，基板材料还可以采用其他材质，例如环氧树脂、聚酰亚胺以及聚酰亚胺核心环氧材料等。每种材质都有其独特的特点和用途，例如聚酰亚胺材料具有高温耐受性能，适用于高温电路板制造。

基板的选择需要考虑其种类、厚度和材质等因素。不同种类的基板具有不同的特点和用途，例如高频线路通常采用聚酰亚胺基板，因为它具有较低的电介质常数和损耗因子。基板的厚度也需要根据具体品质要求进行选择，通常厚度越大，机械强度和耐热性能也越高。基板材料的耐腐蚀性和导电性能等也需要考虑。此外，在选择基板时，也需要根据制造工艺和成本等方面进行综合考虑。

2.焊膏

焊膏也是单面线路板的重要组成部分，它主要用于连接电子元件和基板。焊膏通常由多种金属粉末、树脂和助焊剂等组成，可以分为有铅焊膏和无铅焊膏两种。

有铅焊膏由铅和锡的合金粉末、树脂以及助焊剂等组成，具有较好的焊接性能和可靠性能，但同时也存在环境污染问题。而无铅焊膏则不含铅，是一种环保型的焊接材料，但其焊接工艺和可靠性要求较高。

焊膏的选择需要考虑其可熔性、可靠性和环保性等因素。有铅焊膏通常具有较好的焊接性能和可靠性，但同时也存在环境污染问题。无铅焊膏则是一种环保型的焊接材料，但其焊接工艺和可靠性要求较高，还需要注意控制焊接温度和时间等。此外，在选择焊膏时还需要考虑焊接元件的种类和尺寸，以及成本等因素。

3.保护涂层

保护涂层是单面线路板的重要保护层，它可以防止单面线路板表面腐蚀、氧化以及受到化学物质侵蚀。保护涂层通常分为有机类和无机类两种。

有机类保护涂层通常采用有机聚合物或树脂材料，如丙烯酸类、醇酸类等。这种保护涂层具有较好的表面平整度、美观性和环境适应性，同时也易于加工。无机类保护涂层则采用无机材料，如二氧化硅、氧化锌等，用于提供更高的抗腐蚀性和耐高温性能。

保护涂层的选择需要考虑其抗腐蚀性、耐高温性能和环保性等因素。有机类保护涂层通常具有较好的表面平整度和美观性，也易于加工。但其抗腐蚀性和耐高温性能相对较低。无机类保护涂层则具有更高的抗腐蚀性和耐高温性能，但其加工难度较大。在选择保护涂层时，还需要根据其使用环境和要求进行综合考虑。

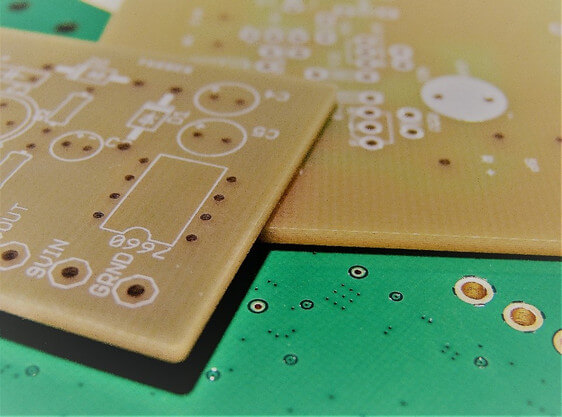

单面电路板

常用单面线路板材料的比较

常用的单面线路板材料主要有FR-4、CEM-1、CEM-3等。接下来我会逐一介绍这些材料的特点和应用情况，并针对性地进行比较，以帮助您了解它们的优缺点。

1. FR-4 材料

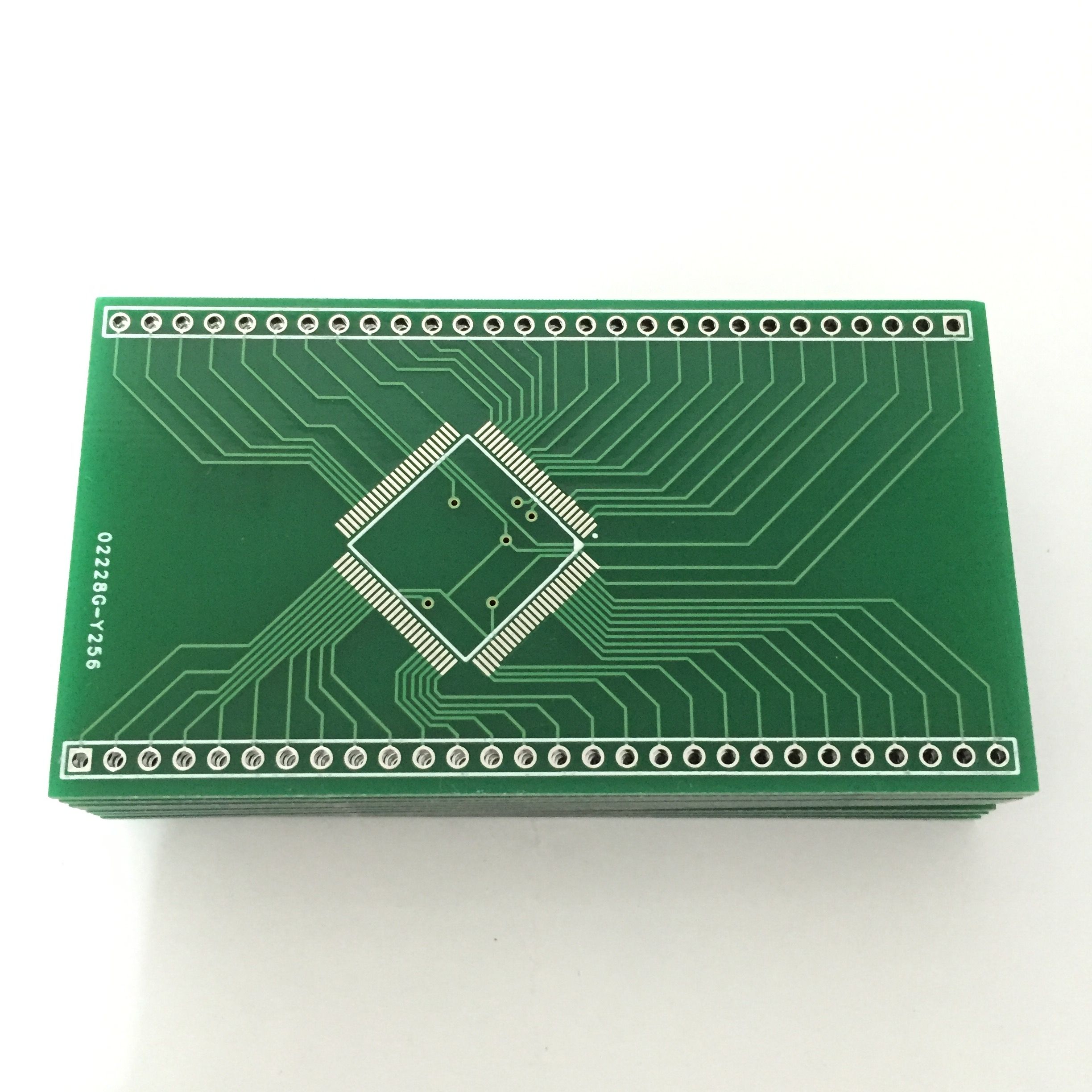

FR-4 PCB

FR-4 材料是一种玻璃纤维增强的环氧树脂基材料。它的特点是耐高温、耐化学腐蚀、绝缘性能好，同时还具有很好的机械性能，能承受较大的应力和压力。由于这些特性，FR-4 材料广泛应用于电子行业中的单面线路板制造。

优点：

- 耐高温性能好，能够承受高温作业环境；

- 机械性能好，稳定性高，适用于高要求的电子产品；

- 绝缘性能好，能够防止短路和漏电。

缺点：

- 价格相对较高，一般用于高品质的电子设备中；

- 制造难度较大，在板子厚度小于0.8mm时变形较明显。

适用情况：

- 高端电子产品，例如计算机主板、网络通信设备等；

- 需要耐高温、机械强度高、绝缘性能好的电子产品。

2. CEM-1 材料

CEM-1（Cotton Paper Based Phenolic Laminate）是一种纸基酚醛复合材料，它的基底是由不同等级的棉纤维纸张生产的，因此也叫棉纸板。CEM-1 材料与 FR-4 材料的相对优势在于成本低并且较容易加工，因此广泛应用于对价格敏感的电子产品。

优点：

- 成本相对比较低，适用于高量产的电子产品；

- 加工容易，可使用常规加工工艺生产板子；

- 机械强度一般，制造比较容易控制。

缺点：

- 耐高温性能相对较差，不能承受高温作业环境；

- 绝缘性能一般，容易发生短路和漏电。

适用情况：

- 价格敏感的电子产品，例如汽车电子、家用电器等；

- 不需要高温环境的电子产品。

3. CEM-3 材料

CEM-3（Cotton Paper and Epoxy Resin Composite Material）是一种环氧树脂基的棉纸板。它与 CEM-1 板相比具有更好的耐高温性能和机械强度，并且成本相对较低。这使得 CEM-3 材料广泛应用于对品质和价格有较高要求的电子产品中。

优点：

- 成本适中，价格低于 FR-4 板，但性能比 CEM-1 板更好；

- 耐高温性能好，能够承受较高温度作业环境；

- 机械强度好，稳定性高。

缺点：

- 与 FR-4 板相比，机械强度相对较低。

适用情况：

- 对品质和价格有较高要求的电子产品；

- 需要耐高温、机械强度高的电子产品。

总之，单面线路板的材料种类繁多，FR-4、CEM-1和CEM-3是应用最广泛的三种材料。每种材料都有自己的优缺点和适用情况。在实际选择时，需要根据电子产品的要求和实际情况进行权衡和选择。
