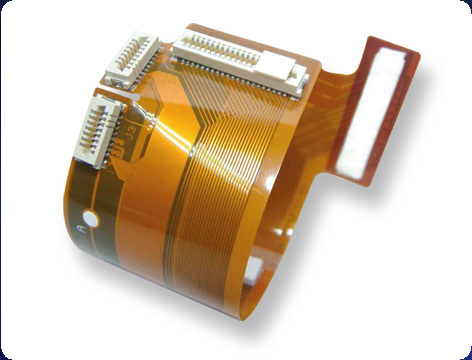

一、FPC简介- 什么是FPC？

FPC：英文全拼Flexible Printed Circuit ，其中文意思是柔性印制线路板、柔性电路板，简称软板。

它是通过在一种可曲饶的基材表面利用光成像图形转移和蚀刻工艺方法而制成导体电路图形，双面线路板和多层电路板的表层与内层通过金属化孔实现内外层电气连通 ，线路图形表面以PI与胶层保护与绝缘。

柔性线路板主要分为单面柔性电路板、镂空柔性线路板、双面柔性电路板、多层柔性电路板、软硬结合板（rigid-flex PCB）。

PCB：英文全拼Printed Circuit Board，其中文意思是印制线路板，通常指刚性印制电路板，简称硬板。

二、发展趋势 -FPC的发展历史

柔性线路板行业最早在日本兴起，时间大约是2002年。日本外的柔性电路板行业自2003年开始萌芽，2005年飞速扩展，2006年则出现下滑，2007年年中软板行业落至谷底，2008年开始复苏。

在2005年，柔性线路板行业门槛低，利润高，吸引一大批企业进入。

进入2006年，竞争变得日益激烈，供大于求的现象非常严重，很多企业为了生存不得不将价格一降再降，甚至赔本经营。同时，软板产业的下游客户，如大型的EMS厂家，增设软板部门，不再外包软板业务，导致软板行业雪上加霜。

2007年是软板行业风雨飘摇的一年。首先是利润大幅度下滑，柔性线路板生产厂家M-FLEX 2007财年的净利润只有300万美元，而2006财年净利润达4040万美元，净利润下滑了93%。同样的，另外一家大型的线路板厂，香港上市的佳通科技2007财年亏损2980万美元，而其2006财年则盈利1240万美元。其次是销售额下降，台湾第一大柔性线路板厂嘉联益，2004年销售额77.9亿台币，之后连续3年下滑，2007年销售额为65.41亿台币。再次是毛利率下滑，嘉联益2004年毛利率是29%，2007年下降到12%。韩国第一大软板企业Young Poong则将软板业务从上市公司里剥离，以免投资人的脸色太难看。大厂尚且如此，小厂就直接倒闭。

小厂的大量倒闭给软板行业带来了机会，软板行业自2008年初开始复苏。但是软板行业又面临了新的难题，这就是经济下滑。2008年伊始，全球经济出现了下滑的势头，高涨的油价，次贷危机，粮食价格暴涨。全球经济进入下降通道，尤其是新兴国家。软板的需求下滑源于消费类电子产品。经济处于下降通道时，首先遭受打击的就是这些非刚性需求的消费类电子产品的需求：包括手机、笔记本电脑、平板电视、液晶显示器、数码相机、DV等产品。

三、FPC柔性线路板的特点

1、体积小、重量轻。可用于精密小型电子设备应用中；

2、可弯折、挠曲。可用于安装任意几何形状设备机体中；

3、除能静态挠曲外还可动态挠曲。可用于动态电子零部件之间的连接；

4、能向三维空间扩展，提高了电路设计和机械结构设计的自由度，充分发挥印制板功能；

5、挠性板除普通线路板外。还可有多种功能，如：可做感应线圈、电磁屏蔽、触摸开关按键等。

→FPC与PCB的区别：具有短小、轻薄、可弯折的特点。

四、FPC柔性电路板的主要生产原材料

其主要原材料有：1、基材，2、覆盖膜， 3、补强， 4、其它辅助材料。

1、基材

1.1 有胶基材

有胶基材主要有三部分组成：铜箔、胶、和PI，有单面基材和双面基材两种类别，只有一面铜箔的材料为单面基材，有两面铜箔的材料为双面基材。

1.2 无胶基材

无胶基材即是没有胶层的基材，其是相对于普通有胶基材而言，少了中间的胶层，只有铜箔和PI两部分组成，比有胶基材具有更薄、更好的尺寸稳定性、更高的耐热性、更高的耐弯折性，更好的耐化学性等优点，现在已被广泛使用。

铜箔：目前常用铜箔厚度有如下规格，1OZ 、1/2OZ 、1/3OZ ，现在推出1/4OZ厚度的更薄的铜箔，但目前国内已在使用此种材料，在做超细线路（线宽线距为0.05MM及以下）产品。随着客户要求的越来越高，此种规格的材料在将来将会被广泛使用。

2、覆盖膜

主要由三部分组成：离型纸、胶、和PI，最终保留在产品上只有胶和PI两部分，离型纸在生产过程中将被撕掉后不再使用（其作用保护胶上有异物）。

3、补强

为FPC特定使用材料，在产品某特定部位使用，以增加支撑强度，弥补FPC较“软”的特点。

目前常用补强材料有以下几种：

1）FR4补强：主要成分为玻璃纤维布和环氧树脂胶 组成，同PCB所用FR4材料相同；

2）钢片补强：组成成分为钢材，具有较强的硬度及支撑强度；

3） PI补强：与覆盖膜相同，由PI和胶离型纸三部分组成，只是其PI 层更厚，从2MIL到9MIL均可配比生产。

FPC补强材料FR4和PI的区别

它们都由硬质材料制成，用于加强和易于安装软板区域，以承载元件区域。

FR4为玻璃纤维环氧树脂复合增强材料，吸水率低，耐久性好，弯曲强度好。

PI（聚酰亚胺）的价格较高，但其电阻较好。

4、其他辅材

1）纯胶：此粘合胶膜是一种热固化型丙烯酸酯类粘合胶膜有保护纸/离型膜和一层胶组成，主要用于分层板、软硬结合板、及FR-4/钢片补强板，起到粘合作用。

2）电磁保护膜：粘贴于板面起屏蔽作用。

3）纯铜箔：只有铜箔组成，主要用于镂空板生产。

五、FPC柔性电路板的类型

FPC类型有以下6种区分：

A、单面板：只有一面有线路。

B、双面板：两面都有线路。

C、镂空板：又称窗口板（手指面开窗）。

D、分层板：两面线路（分开）。

E、多层板：两层以上线路。

F、软硬结合板：软板与硬板相结合的产品。

六、FPC柔性电路板的未来

要从四个方面方面去不断创新，主要在：

1、厚度：FPC的厚度必须更加灵活，必须做到更薄；

2、耐折性：可以弯折是FPC与生俱来的特性，未来的FPC耐折性必须更强，必须超过1万次，当然，这就需要有更好的基材；

3、价格：现阶段，FPC的价格较PCB高很多，如果FPC价格下来了，市场必定又会宽广很多。

4、工艺水平：为了满足多方面的要求，FPC的工艺必须进行升级，最小孔径、最小线宽/线距必须达到更高要求。
