PCB线路板打样打版需要哪些文件？
发布日期：2023-04-04
PCB打版是电子产品设计和制造过程中非常重要的一步。在进行PCB打版之前，需要准备一些必要的文件，这些文件对于确保PCB设计的准确性和生产效率非常重要。本文将介绍PCB打版需要哪些文件。
专业的PCB打样，PCB打版厂家
1、PCB设计文件
PCB设计文件包括原理图、元件库、封装库、板面布局、电气规则检查文件等。这些文件是进行PCB打版的基础，包含了PCB的设计要求、规格和约束条件。在进行PCB打版时，需要依据这些文件进行布线、设计电路板图案等。
2、硬件输出文件
硬件输出文件包括Gerber文件、NC钻孔文件、IPC-D-356网表文件等。Gerber文件是PCB生产的标准格式，包含了PCB各个层的图形信息和制造细节。NC钻孔文件包含了PCB钻孔和铣削的信息，以及钻孔和铣削的坐标位置和尺寸等。IPC-D-356网表文件则是PCB电气测试的标准格式，用于检查PCB设计中是否存在电气连接错误。
3、PCB厂商要求的文件
不同的PCB厂商可能会有不同的要求，因此在进行PCB打版之前，需要咨询厂商，了解其所需的文件类型和格式。例如，一些PCB厂商可能要求提供原始CAD文件，而另一些则可能只需要Gerber文件和钻孔文件等。
如何涉及到PCB SMT贴片的，还需要提供如下资料：
4、BOM（Bill of Materials）清单
BOM清单包括所有在电路板上使用的元器件的清单，以及每个元器件的型号、数量和位置等信息。BOM清单是PCB打版的关键组成部分，因为它确保了元器件的正确选型和位置。
综上所述，进行PCB打版需要的文件包括PCB设计文件、硬件输出文件、PCB厂商要求的文件和BOM清单。这些文件对于保证PCB设计的准确性和生产效率非常重要，因此需要认真准备和妥善保存。
专业的PCB打样厂家
JHYPCB是一家专业的PCB打版服务提供商，致力于为客户提供高质量的PCB设计和生产服务。以下是JHYPCB提供的高质量PCB打版服务的优势：
· 先进的生产设备

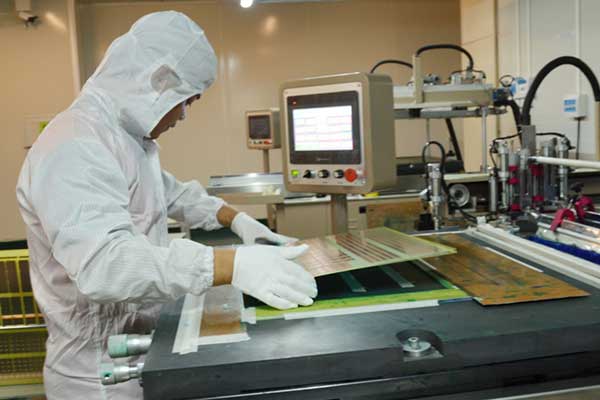

JHYPCB拥有一套先进的PCB生产设备，包括高速SMT贴片机、自动化生产线、AOI检测设备等。这些设备可以保证PCB的生产质量和生产效率，从而确保客户的需求得到及时满足。
· 严格的质量控制体系
JHYPCB拥有一套完善的质量控制体系，从PCB设计到生产过程中的每一个环节都有严格的质量控制措施。公司坚持以ISO9001标准进行质量管理，每一道工序都会进行严格的质量检测和测试，以确保PCB的质量和可靠性。
· 快速的交货时间
JHYPCB拥有高效的生产和管理团队，可以快速响应客户的需求，并提供快速的交货时间。公司提供快速打样和批量生产服务，可以根据客户的需求进行快速定制化生产。
· 完善的售后服务
JHYPCB提供完善的售后服务，对于客户在使用过程中遇到的问题，公司会提供快速的响应和解决方案。公司致力于与客户建立长期的合作关系，为客户提供全方位的技术支持和服务。
综上所述，JHYPCB提供的高质量PCB打版服务具有专业的设计团队、先进的生产设备、严格的质量控制体系、快速的交货时间和完善的售后服务等优势。无论客户需要快速打样还是批量生产，JHYPCB都可以提供最优质的服务和产品，为客户的电子产品设计和制造提供有力的支持。
