无论是自己组装还是PCB贴片厂组装的电路板，组装后都需要进行洗板程序。

PCBA需要清洗，因为电路板在组装贴片过程中或多或少不可避免的收到各种各样的污染。

在本文中，您将了解为什么以及如何清洗PCBA。

为什么要对PCBA进行洗板？

在PCBA贴片焊接过程中，操作人员的指纹、车间灰尘、助焊剂、PCB表面氧化物等都会污染PCB。

这些污染物会让PCBA外观很难看，而且，更重要的一点是会影响PCBA的质量。

追求高品质的贴片厂都会在贴片后进行洗板作业，这也是必不可少的一个环节。

以下是在包装和发货前清洁PCBA的一些原因。

1、对精度要求极高的军用以及医疗设备用PCBA进行洗板

军用和医疗用PCB需要高精度和可靠性。在极端环境下，比如高温高湿的情况下，PCB或者元器件表现的污染物或者灰尘会吸收水分、破坏阻焊层、最终导致电路板短路。

相反，干净的PCB表面和元器件会更可靠，使用寿命会更长，此外干净的PCBA让人看起来也会更舒服。

2、在涂覆三防漆前也需要对PCBA进行清洁

涂覆三防漆可以延长PCBA的使用寿命。根据统计，清洗PCBA后再涂覆三防漆会增强涂刷强度50%以上，而且会涂覆的更加均匀。如果在不清洁PCB表面的情况下就涂覆三防漆，则可能会造成PCB表面出现裂纹等情况。

3、贴片焊接后PCB表面有污染物

其实，无论PCB贴片厂的环境有多么的整洁，是否严格执行了5S管理，贴片组装技术有多么的先进，每一片PCBA的表面都会受到各种程度的污染。这是因为在贴片焊接过程中，电路板表面会有操作员的指纹或者助焊剂残留物在板子上面。

正是因为上述原因，韦德亚洲在包装和发货前都需要多PCBA进行清洁。

PCBA洗板最安全的方式是什么呢？

为了在不损伤板子上的元器件的条件下，韦德亚洲需要选择最合适的清洁剂和清洁方法。

1、半自动在线清洁

半自动在线清洗机可用于清洗PCB和小批量的PCBA。

半自动在线清洗机的优点在于安全快捷，但对清洗溶剂有要求，所以不太适合大批量的PCB和PCBA清洗。

半自动清洗机可用在生产线上的任何环节。使用半自动清洗机清洗PCBA时，需要用夹具固定PCBA。

2、全自动在线PCBA洗板机

全自动在线洗板机是一种安全、快速的PCB和PCBA清洗工具。

全自动在线PCBA洗板机可一站式完成水基化学清洗、水性漂洗和干燥等工序。

全自动在线PCBA洗板机所用清洁剂需要和元器件、PCB表面处理工艺以及阻焊层等兼容。

全自动在线PCBA洗板机可用于清洁航空航天、军工以及医疗设备用PCB。

全自动在线PCBA洗板机的缺点在于其设备较为昂贵。

全自动在线PCBA洗板机可以分为水清洗、半水清洗和溶剂清洗。

自动洗板机所用工具和材料主要包括水清洗机、洗板水、电导率测试仪、烧杯等。

自动洗板机的操作步骤

步骤一，洗板水制备。使用电渗析装置和离子交换树脂罐制备洗板水。

步骤二，电导率测试。用电导率测试仪分别测试电渗析和离子交换树脂槽后的水电导率；如果都符合指标要求，可用于水洗。

步骤三，引入清洗机。将制备好的洗板水引入清洗机中。

步骤四，设置清洗机参数。洗涤室和漂洗室的稳定设置为60±10℃，干燥室温度设置为60-90℃。

步骤五，设置链速。一般将链速控制在50-150cm/min。

步骤六，PCBA洗板完成后，将其从清洗机中取出，存放在防静电周转箱中。防静电周转箱也需要确保其洁净度一面对清洗后的PCBA造成二次污染。

3、PCBA人工洗板

PCBA手工洗板适用于需要MPC清洗溶剂的小批量或者PCBA打样。

手工洗板成本更低，性价比更高。

手工洗板的工具包括清洗罐、喷灌、刷子、IPA或者VIGON EFM、手套、洗板水、无尘纸、气枪、密封袋等。

手工洗板的步骤

第一步，用IPA或者VIGON EFM清洗PCBA，将IPA和EFM喷洒在电路板表面，妹4平方英寸使用约10毫升。

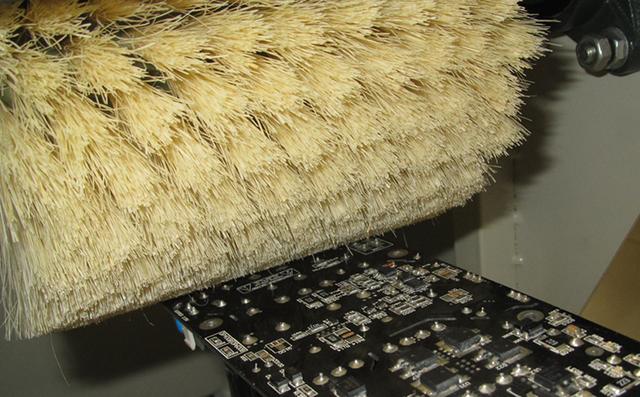

第二步，用湿润、柔软的短毛刷连续刷电路板表面约10秒钟。

第三步，用洗板水冲洗，每4平方英寸约用10毫升，可以有效去除潜在的污染物。

第四步，捏住电路板的边缘，用干净的无尘布或者无尘纸擦去多余的洗板水。

第五步，目检电路板的洁净度

第六步，必要时使用电吹风吹干电路板表面上的水分

第七步，如果在涂三防漆前需要将电路板或者元器件放一段时间，可以将电路板和元器件装入有干燥剂的密封袋中。

人工洗板的方式虽然可以有效降低贴片成本，但是效率低，且清洁不够全面。例如，人工洗板无法洗掉电器元器件的缝隙中的灰尘。IC等集成电路有很多密集的引脚且与PCB贴合的很近，刷子无法进入到其中进行清洁。

因此，人工洗板已经逐渐开始被自动洗板机所取代。
