随着时代的发展，电子产品也越来越多，PCB电路板作为电子产品之母，广泛应用于通讯、消费电子、计算机、汽车电子、工业控制、以及国防航天航空等领域，那么前期的PCB打样就显得非常重要。

什么是PCB电路板？

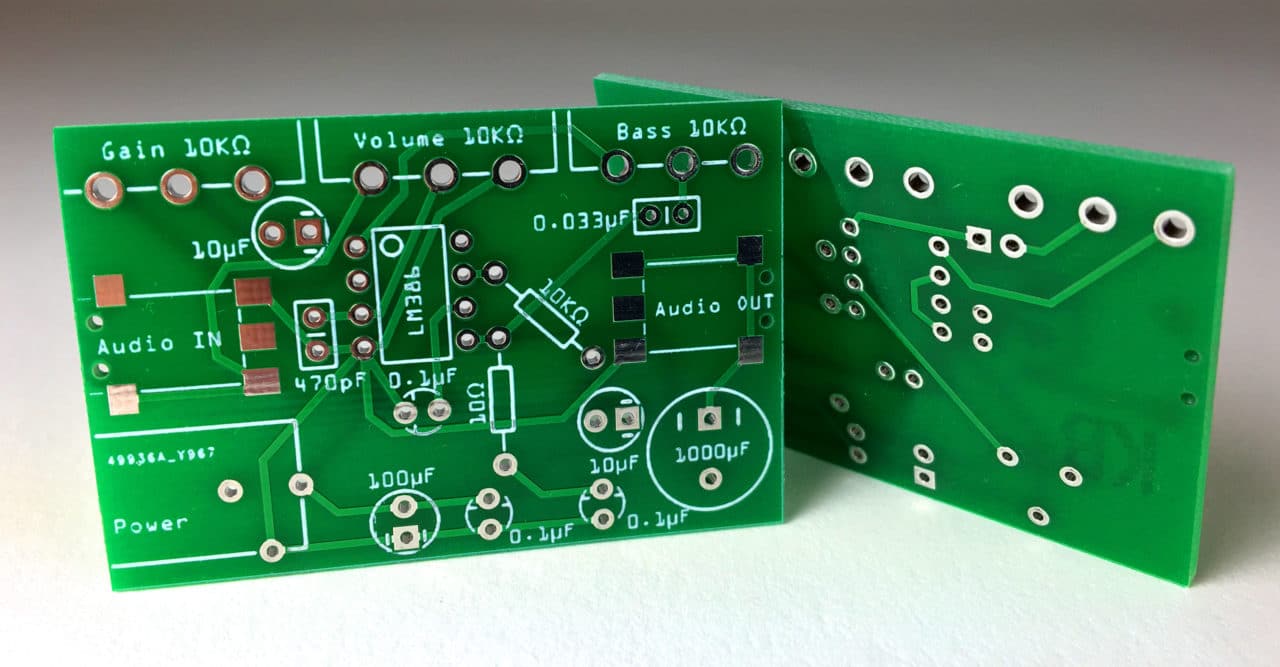

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

什么是PCB打样？

PCB打样是什么意思？PCB电路板打样一般是指电子产品在工程师完成了PCB Layout设计完成之后，将制作需求告知符合生产能力的线路板厂进行制作的过程。因为新开发的产品，很多功能还不完善，还有很多功能需要调试，还需要进行可制造性验证等等。

PCB打样出来后证明如果功能和设计还有问题，可以得到及时的修正，只有待所有的功能测试合格后才能进行皮力量生产；如果测试不合格，还需要重新修改，打样和调试。

PCB打样，也叫做的PCB原型制造，也可以理解为印制电路板在批量生产前的试产，也是把设计好的PCB做出一个实物来，是批量生产钱的一个实验产品。

PCB打样的好处在于，在批量生产前及时发现错误，纠正错误，修改设计，可制造性验证，避免在后期的批量生产中出现大面积的错误，造成不必要的损失。

PCB打样厂家的打样流程

大中小型PCB厂家遍布中国，特别是长三角的昆山、苏州等，珠三角的深圳、东莞、惠州等；内地的江西也分布着较多的PCB厂家。

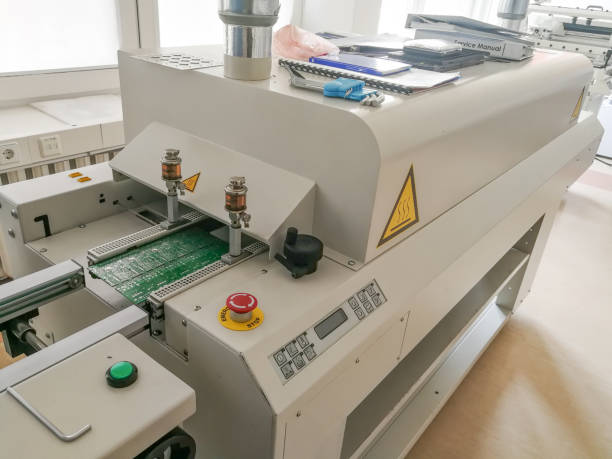

韦德亚洲电路是位于深圳的一家专业的PCB快速打样厂家，提供PCB快板打样、电路板制作、PCB贴片加工等。

下面就以我公司的PCB打样流程为例，介绍电路板打样的流程。

第一步：核对资料

      在生产前，进行Gerber等资料的预审，会核对客户提供的做板资料，包括板子的尺寸大小、工艺要求以及产品数量等相关数据，与客户达成一致后才会进行下一步生产。

      此阶段非常重要，韦德亚洲的资料预审工程师会对客户的PCB设计文件进行检查，一是检查其制作要求是否与我司的制程能力相符，其次是检查客户的设计是否存在错误，即进行可制造性检查并给客户提供合理的建议，三是与客户沟通EQ（工程问题），帮助客户降低生产成本等。

第二步：开料

      按照客户给的做板资料，在符合要求的PCB板材上，裁切下小块生产板件。具体操作：大板料→按MI要求切板→锔板→啤圆角/磨边→出板。

第三步：钻孔

      在PCB板相应的位置钻出所需要的孔径。大板料→按MI要求切板→锔板→啤圆角/磨边→出板。

第四步：沉铜

      在绝缘孔上用化学方法沉积上一层薄铜。具体操作：粗磨→挂板→沉铜自动线→下板→浸1%稀H2SO4→加厚铜。

第五步：图形转移

      将生产菲林上的图像转移到板上。具体操作：麻板→压膜→静置→对位→曝光→静置→冲影→检查。

第六步：图形电镀

      在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层。具体操作：上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板。

第七步：退膜

      将抗电镀覆盖膜层用NaOH溶液除去，让非线路铜层裸露出来。

第八步：蚀刻

      将非线路部位用化学试剂铜去掉。

第九步：绿油

      将绿油菲林的图形转移到板上，主要保护线路和阻止焊接零件时线路上锡。

第十步：字符

      在PCB板上印刷可辨认的字符。具体操作：绿油终锔后→冷却静置→调网→印字符→后锔。

第十一步：镀金手指

      在插头手指上镀上一层要求厚度的镍/金层，使之更具有硬度和耐磨性。

第十二步：成型

      将客户需要的形状用模具冲压或数控锣机锣出。

第十三步：测试

      用目视检测不容易发现因为开路、短路等原因而导致的功能缺陷，可通过飞针测试仪进行测试。

第十四步：打包发货

     将终检合格的PCB电路板采用防静电防潮包装处理，然后交付给信得过的快递物流公司快递给客户。

第十五步：售后服务

     我司保证出厂的PCB电路板质量合格率在99%以上，对于不良产品韦德亚洲提供免费补料。
